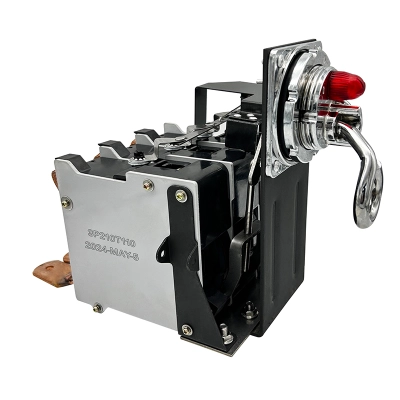

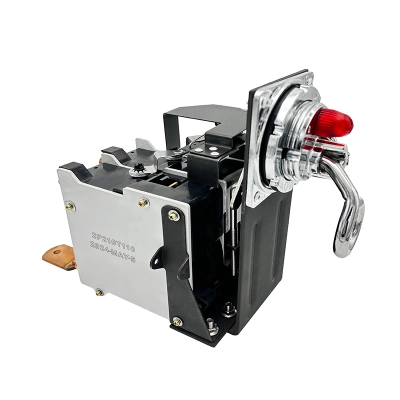

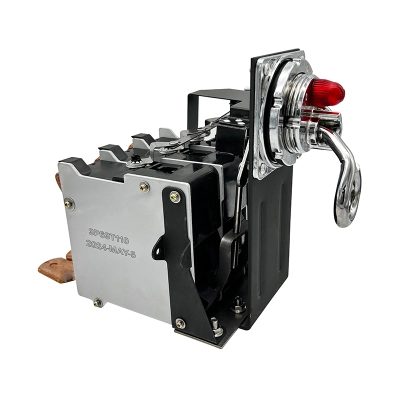

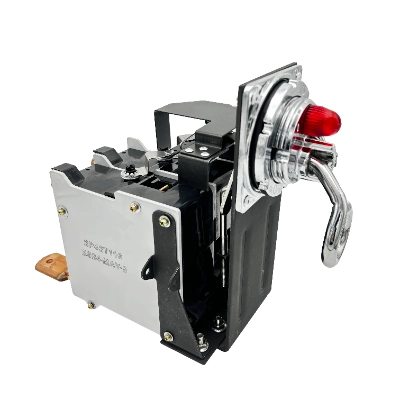

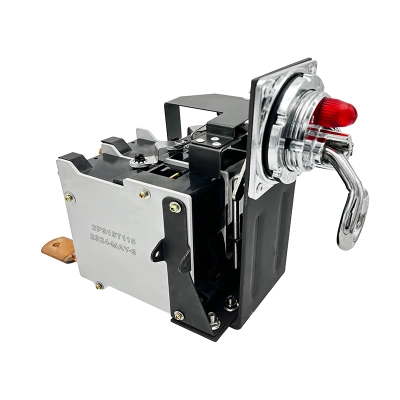

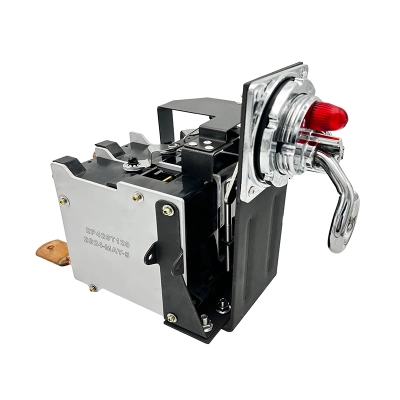

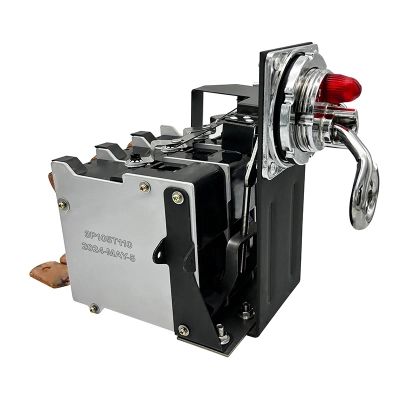

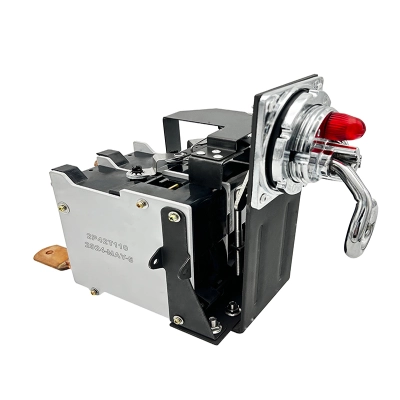

أرشيف قاطع الدائرة بقطر 57.4 مم

فهم تقنية نظام CSP

تقنية الحماية الذاتية الكاملة هي نظام حماية لمحولات التوزيع. يحمي المحولات من الصواعق، والأعطال الثانوية، والتحميل الزائد الشديد، ويوفر تحذيرا بصريا لظروف التحميل غير الطبيعية. هناك عدة مكونات لنظام CSP مثل مانع الإضاءة، وصلة الفيوز التيار، وقاطع الجهد المنخفض.

فهم قاطع الدائرة CSP

قاطع الدائرة منخفض الجهد المنخفض هو المكون المركزي لتقنية نظام CSP. يوفر حماية ثانوية من الأعطال والتحميل الزائد للمحول. مركب داخل المحول وهو متصل بين الملف الثانوي والبوشينج الثانوي.

تفاصيل تقنية لقاطع دائرة CSP المغمور بالزيت

يتم توصيل قاطع CSP بالمحول بين ملف الجهد المنخفض والطرفات الداخلية للبوشينج الثانوي. يتم ترتيب الوصلات بحيث يمر تيار الحمل الثانوي عبر كل من عنصر القاطع ثنائي المعدن والتلامسات. يتيح هذا التكوين مراقبة صحيحة لمستويات التيار والتحميل الثانوي للمحول الثانوي.

القاطع متوفر بميزتين إضافيتين اختياريتين: اتصال الضوء بالإشارة و إعداد التحكم في الطوارئ.

ال اتصال الضوء بالإشارة متصل بدائرة ضوء الإشارة لتوفير إنذار مبكر من زيادة حمل المحول. يعمل ضوء الإشارة على حوالي 4 إلى 6 فولت، يزود بواسطة ملف مساعد يتكون من دورة أو دورتين عبر النواة. (هذا الاتصال بالإشارة اختياري ويجب تحديده إذا لزم الأمر.)

ال آلية التحكم في الطوارئ هو وصلة ميكانيكية داخل القاطع تنقلها إلى إعداد معايرة درجة حرارة أعلى عند نقله إلى وضع الطوارئ. (هذه الميزة اختيارية أيضا ويجب تحديدها إذا رغبت في ذلك.)
