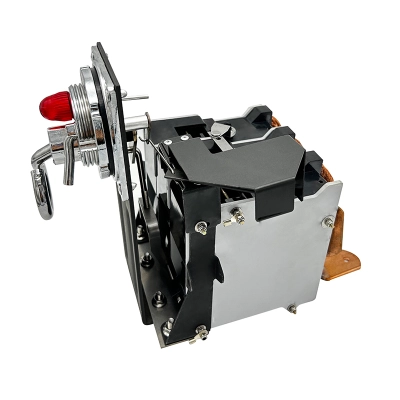

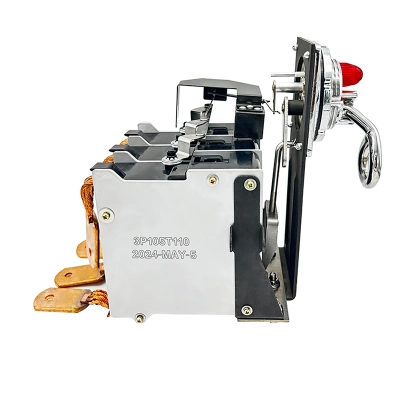

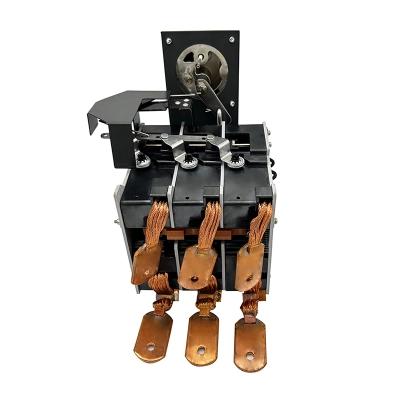

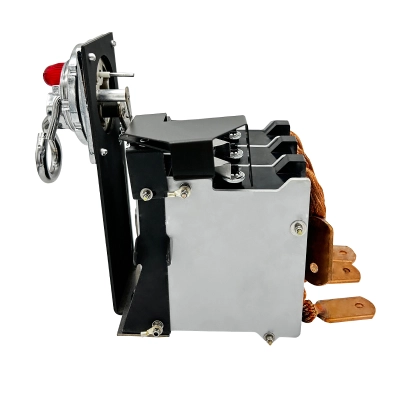

قاطع دائرة 105A ThaiStyle 3F [57.4 مم]
- الطراز: 3P105T110
- 110°C
- 120°C
- 130°C
قواطع دائرة أحادية الطور بفتحة تثبيت 57.4 مم، تستخدم لمحولات توزيع الزيت أحادية الطور. يتم تركيب قاطع دائرة CSP على الملف الثانوي للمحول للحماية من الحمل الزائد وحماية من الدائرة القصيرة.
خسارة منخفضة، سعة انقطاع عالية
إعادة ضبط الميكانيلسم، والتحكم في الطوارئ، سهل للتحكم في الميكانيكي،
الشهادة الكاملة
المواصفات
| النموذج | 3P105T110 |
| التصنيف الحالي | 105A |
| للترانسفورمر | 75 كيلو فولت أمبير / 75 كيلو فولت أمامية |
| الجهد المصنف | 400 فولت/420 فولت |
| حرارة الرحلة. | 110°C، 120°C، 130°C |
| المرحلة | 3F |
| قطر فتحة التثبيت | 57.4 مم |
-
المعايير
❖ معايير للرجوع إليها:
- ANSI C 57.109-2018 (مراجعة lEEE Std c57.109-1993) lEEE Guide للمحول المغمور في سائل عبر مدة العطل والتيار
- معيار lEEE C37.91 -2008، دليل lEEE لحماية محولات الطاقة.
- معيار IEEE C57.91-2011/IEEE C57.12.00-2015 /IEEE C57.12.90-2015
- IEEE C37.13-2015 /IEEE C37.50-2018
- IEC60947-2:2016 AMD1:2019 الجزء 2: قواطع الدوائر الكهربائية.
- PLN D30.002-2008 (إندونيسيا) مواصفات محولات CSP
- معيار lEEE C37.41 & C37.42 (فيوز HV)
❶ المواصفات وورقة البيانات
هي قواطع دوائر ثلاثية الطور، تستخدم في محولات ثلاثية الطور. يتم تركيب قاطع الدائرة على الملف الثانوي للمحول ويستخدم للحماية من الحمل الزائد وحماية من الدائرة القصيرة.
النموذج التيار الحالي (A) التصنيف (KVA) الجهد (V) ضوء الإشارة مفتاح الطوارئ (التحميل الزائد) الحماية المغناطيسية المقاومة (Ω) عند 25°C و2 قطبين فقدان (غرب) عند 85°C وقطبين 3P63TXXX 63 45 400 نعم نعم لا 3150 15.2 50 420 3P105TXXX 105 75 400 نعم نعم لا 1350 18 75 420 3P157TXXX 157 100 400 نعم نعم نعم 1200 36 112.5 420 3P210TXXX 210 150 400 نعم نعم نعم 1140 63 150 420 3P313TXXX 313 200 400 نعم نعم نعم 750 90 225 420 3P420TXXX 420 300 400 نعم نعم نعم 680 148 300 420 3P433TXXX 433 300 400 نعم نعم نعم 680 157 300 420 ملاحظة:
- 3P42TXX، "3P" تعني 3 أقطاب، "42" تعني التيار، "TXXX" تعني درجة حرارة الرحلة، على سبيل المثال "T120" تعني درجة حرارة الرحلة 120°م، ويمكن ضبط درجة الحرارة من 90 إلى 130 درجة، مع تحمل /-10٪.
- وهناك تحمل 10٪ للمقاومة والخسائر، أما تحمل الاضطرار: /-10٪.
❷ المواصفات الكهربائية لجميع قواطع الدائرة من نوع زيت CSP
أقصى جهد اختبار تردد الطاقة
(دقيقة واحدة) 50/60 هرتزاختبار نبضة البرق مقاومة العزل (5000 فولت) سعة المقاطعة العادية 600 فولت ≥10KV 30 كيلو فولت ≥5000MΩ 11KA~20KA ❸ القدرة المقاطعة
النموذج التيار الحالي (A) قدرة الانقطاع (KA) 3P42TXXX 42 4 3P63TXXX 63 4 3P105TXXX 105 7 3P157TXXX 157 11 3P210TXXX 210 11 3P313TXXX 313 20 3P420TXXX 420 20 ❹ درجة حرارة الرحلة وارتفاع درجة حرارة المعدن الثنائي إلى الزيت
(درجة حرارة الرحلة = درجة حرارة الرحلة ثنائية المعدن)
لا. معرف ثنائي المعدن الحالي (I: A) عامل استجابة أمبير ثنائي المعدن (J: °C/A²) ارتفاع درجة الحرارة ثنائية المعدن إلى الزيت (ΔT: °C) درجة حرارة الزيت (إلى: °C) درجة الحرارة ثنائية المعدن (T: °C) 01 21 21 0.0125000 5.5 إلى 5.5 إلى 02 42 42 0.0040000 7.1 إلى 7.1 إلى 03 63 63 0.0019904 7.9 إلى 7.9 إلى 04 105 105 0.0008114 9.5 إلى 9.5 إلى 05 157 157 0.0002000 4.9 إلى 4.9 إلى 06 210 210 0.0001120 4.9 إلى 4.9 إلى 07 313 313 0.0000610 6.0 إلى 6.0 إلى 08 420 420 0.0000720 12.5 إلى من 12.5 إلى 09 433 433 0.0000720 13.5 إلى 13.5 إلى درجة حرارة T:ثنائية المعدن (°C)
ΔT: ارتفاع درجة الحرارة ثنائية المعدن إلى الزيت (°C)
إلى:درجة حرارة الزيت (°C)
I: تدفق التيار عبر رحلة المعدن ثنائي المعدن إلى (A)
عامل استجابة الأمبير ثنائي المعدن (J:°C /A²)
ΔT=I²*J
T= ΔT To
ملاحظة: عندما تصل درجة الحرارة ثنائية المعدن إلى إعداد درجة حرارة القطع في القاطع، ينقطع القاطع. -
بعد المنتج
نظرة عامة على الأبعاد الرئيسية
تظهر الرسومات التالية فقط أبعاد جزئية للجء.
للحصول على مجموعة كاملة من الرسومات الهندسية أو المواصفات الكاملة، يرجى التواصل معنا على ال [📪nancywang@ketranele.com].
نصائح دافئة قبل الاستخدام
شكرا لاستخدامك قواطع الدائرة من نوع CSp، عند استلامك قواطع دائرية، يرجى الاطلاع على النصائح التالية:
❶ إذا كنت بحاجة لوضع قواطع الدائرة في الفرن الجاف لعملية التجفيف، يرجى التأكد من إزالة غطاء المصباح؛ حلقة ختم المصباح والمصباح قبل وضعها في الفرن الجاف.
❷ بعد عملية تجفيف طويلة، قد يكون من الصعب تشغيل بعض قواطع الدائرة عند الفتح والإغلاق، يمكنك فقط وضع بعض زيت المحول على قواطع الدائرة، سيعمل بسلاسة مرة أخرى.
-
فيديو & صور
فيديو التركيب
التطبيق
-
الأسئلة الشائعة
س1: ما هو قاطع الدائرة ثلاثي الطور المغمور في زيت CSP؟
ج1: قاطع الدائرة ثلاثي الطور المغمور في الزيت هو جهاز توزيع عالي الجهد مزود بوظيفة الحماية الذاتية الكاملة (CSP). يستخدم على نطاق واسع في المحولات ثلاثية الطور المثبتة على الأعمدة، أو المحولات ثلاثية الطور المثبتة على القاعدة أو الصندوق المثبتة على الوسادة.
س2: ما الفرق بين قاطع دائرة ثلاثي الطور مغمور في الزيت CSP وقاطع الدائرة أحادي الطور؟
A2: الفرق الرئيسي يكمن في عدد المراحل وسيناريوهات التطبيق. يمكن لقاطع الدائرة ثلاثي الطور التحكم في جميع الأطوار الثلاثة في آن واحد، وهو مناسب لأنظمة الطاقة الصناعية والمعدات عالية الطاقة، بينما يستخدم قاطع الطور الأحادي بشكل رئيسي في فروع التوزيع الصغيرة أو الشبكات الريفية. توفر قواطع CSP ثلاثية الطور تزامنة أفضل وتوازن تيار أفضل.
س3: ما هي سيناريوهات التطبيق المناسبة لقواطع الدائرة في CSP؟
A3:تستخدم قواطع الدوائر CSP على نطاق واسع لحماية محولات التوزيع، وترقيات الشبكات الريفية، وأنظمة إمداد الطاقة الصناعية والتعدينية، ودمج شبكات طاقة الرياح أو الطاقة الشمسية. تجعلها موثوقيتها العالية وميزات الحماية التلقائية مثالية للبيئات غير المأهولة أو المعقدة.
س4: هل يمكن تخصيص المنتج وفقا لاحتياجات العملاء؟
ج4: نعم. يتوفر التخصيص بناء على متطلبات العملاء للجهد المصنف، والتيار، ونوع التركيب، ونظام التحكم، بما في ذلك خدمات المصنع الأصلي.
