قاطع دائرة CSP تحت الأرض / غاطس مغمور بالزيت
حجم فتحة تثبيت 35 مم محولات توزيع مغمورة بالزيت.
قاطع الكاسر الثانوي المغمور بزيت CSP الغاطس مصمم لمعدات المحولات التي تعمل تحت السطح وتحت ظروف الغمر في الماء.
-

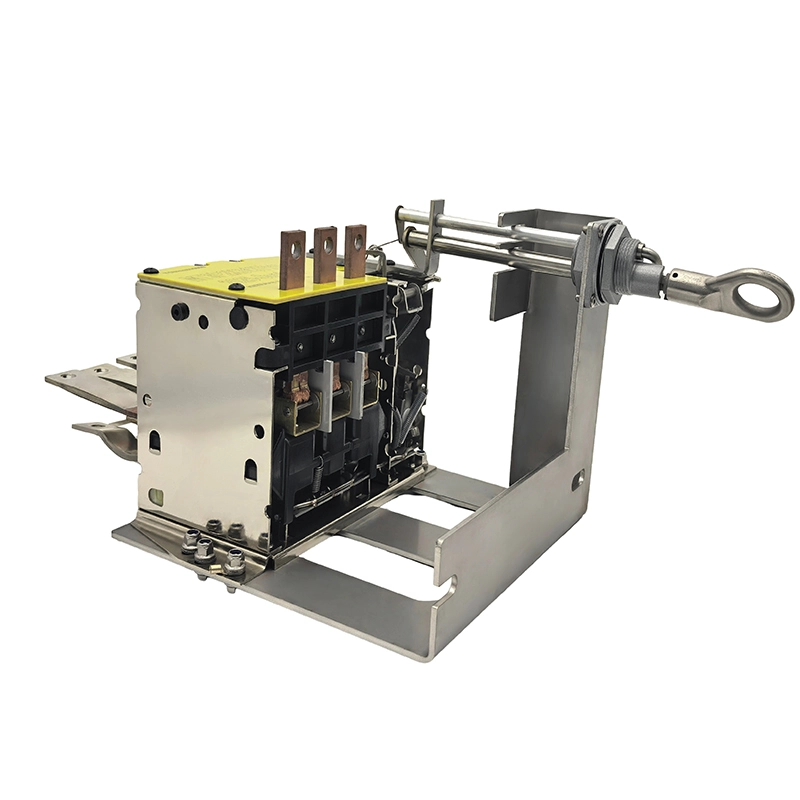

قاطع دائرة 3F ثلاثي الطور 2X313A الغاطس [35 مم]- النموذج: MT3P2X313T110
- التصنيف الحالي: 626A
- بالنسبة للمحول الكهربائي: 225 كيلو فولت أمبير
- الجهد المصنف: 208 فولت/120 فولت
تعرف على المزيد -

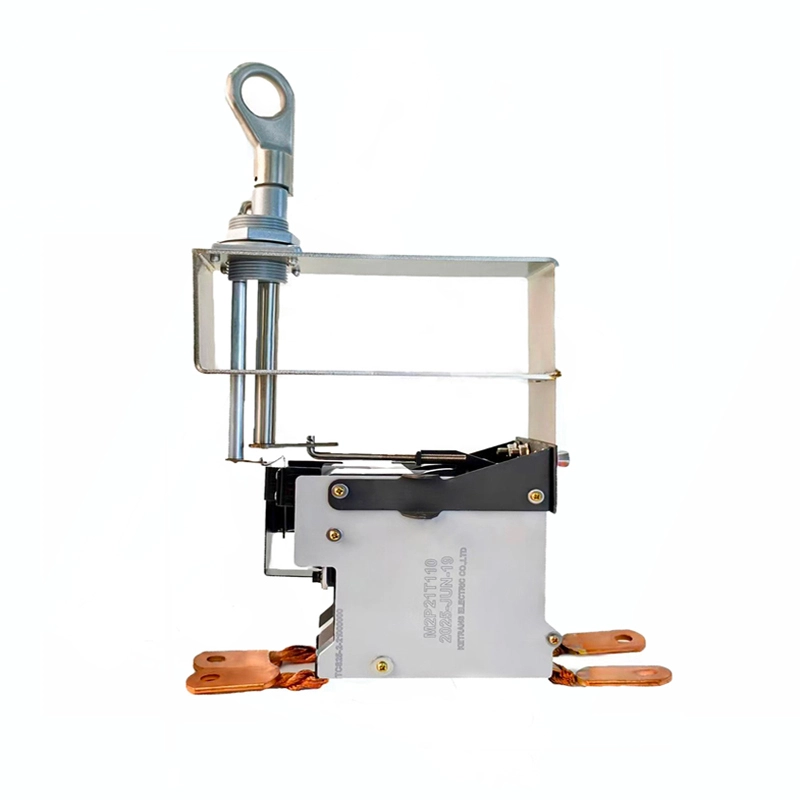

قاطع دائرة 1F أحادي الطور 21 الغاطس [35 مم]- النموذج: M2P21T110
- التصنيف الحالي: 21A
- للمحول الكهربائي: 5KVA، 10KVA
- الجهد المصنف: 240 فولت، 480 فولت
تعرف على المزيد -

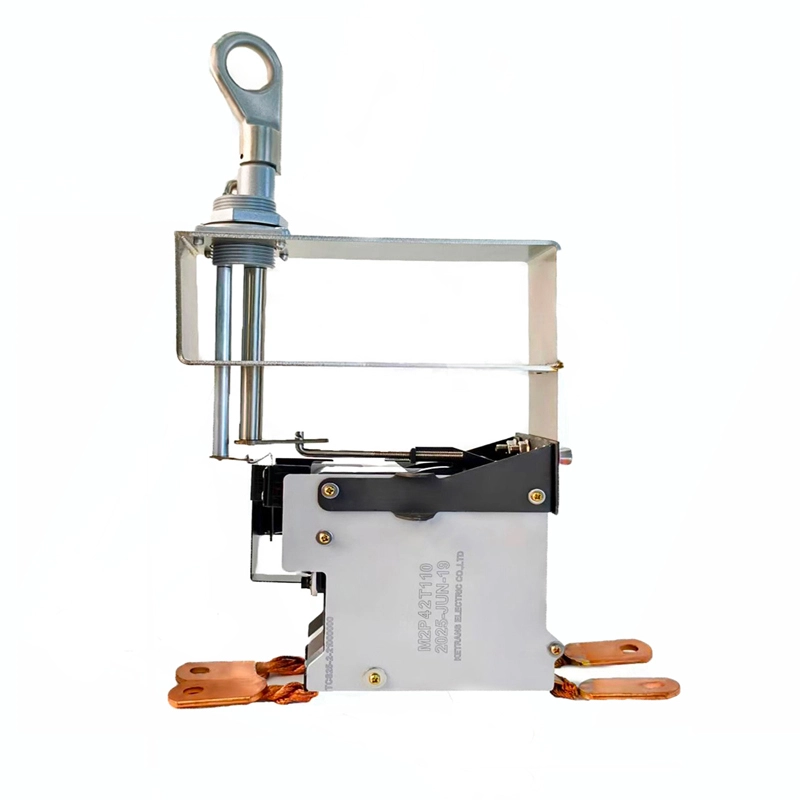

قاطع دائرة 1F أحادي الطور 42 الغاطس [35 مم]- النموذج: M2P42T110
- التصنيف الحالي: 42A
- بالنسبة للمحول: 10KVA
- الجهد المصنف: 240 فولت
تعرف على المزيد -
قاطع دائرة 1F أحادي الطور 63 الغاطس [35مم]- النموذج: M2P63T110
- التصنيف الحالي: 63A
- بالنسبة للمحول: 15KVA
- الجهد المصنف: 240 فولت
تعرف على المزيد -
قاطع دائرة 1F أحادي الطور 105 الغاطس [35 مم]- النموذج: M2P105T110
- التصنيف الحالي: 105A
- بالنسبة للمحول: 25KVA/50KVA
- الجهد المصنف: 240 فولت/480 فولت
تعرف على المزيد -

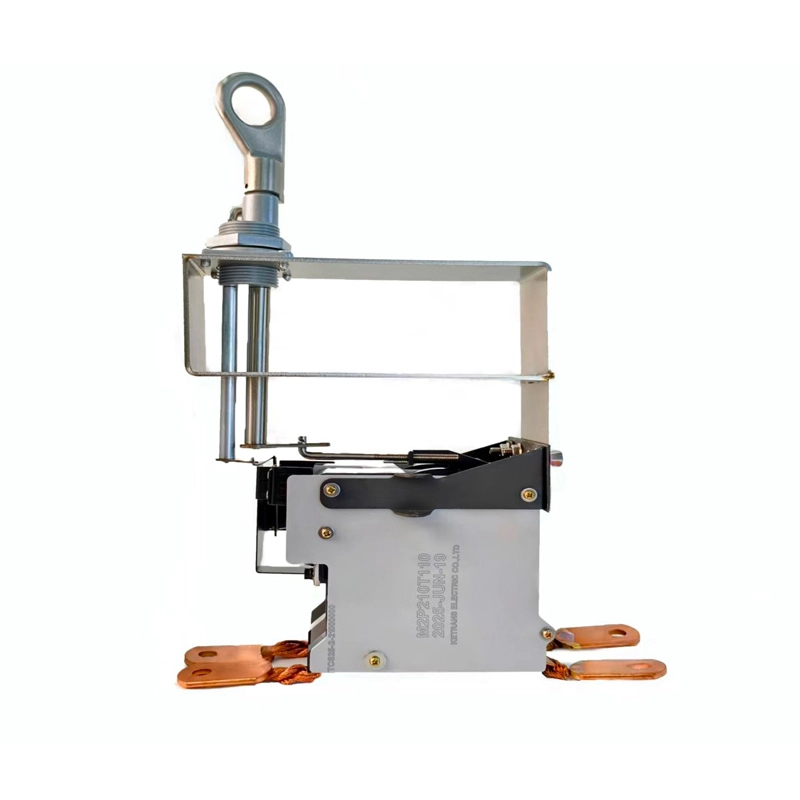

قاطع دائرة 1F أحادي الطور 210 الغاطس [35 مم]- الموديل: M2P210T110
- التصنيف الحالي: 210A
- بالنسبة للمحول: 50 كيلو فولت أمبير / 100 كيلو فولت أمبير
- الجهد المصنف: 240 فولت/480 فولت
تعرف على المزيد -

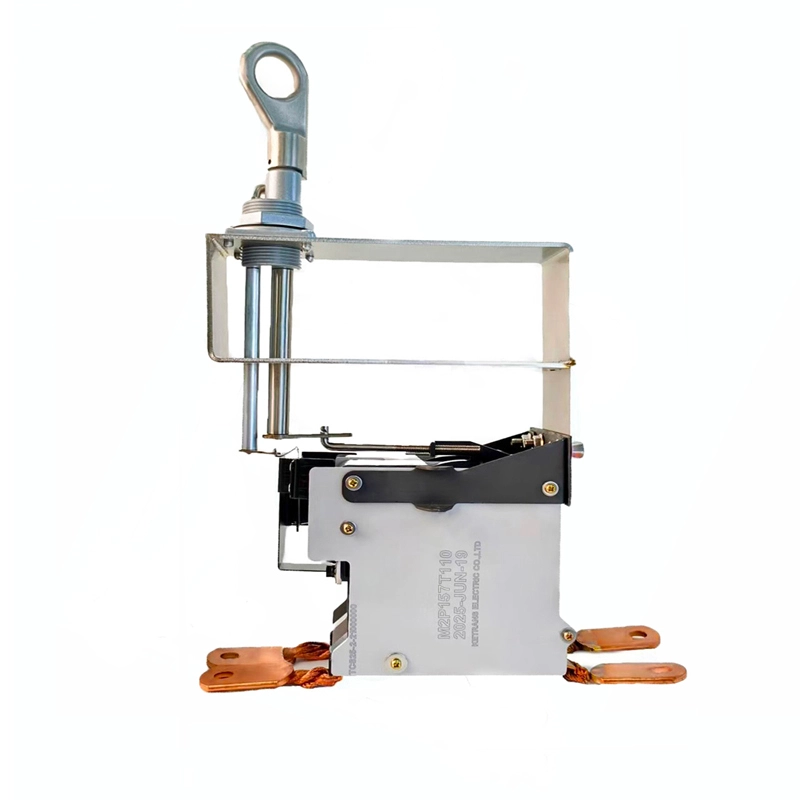

قاطع دائرة 1F أحادي الطور 157 الغاطس [35 مم]- النموذج: M2P157T110
- التصنيف الحالي: 157A
- للمحول الكهربائي: 37.5 كيلو فولت أمبير / 75 كيلو فولت أمبير
- الجهد المصنف: 240 فولت/480 فولت
تعرف على المزيد -

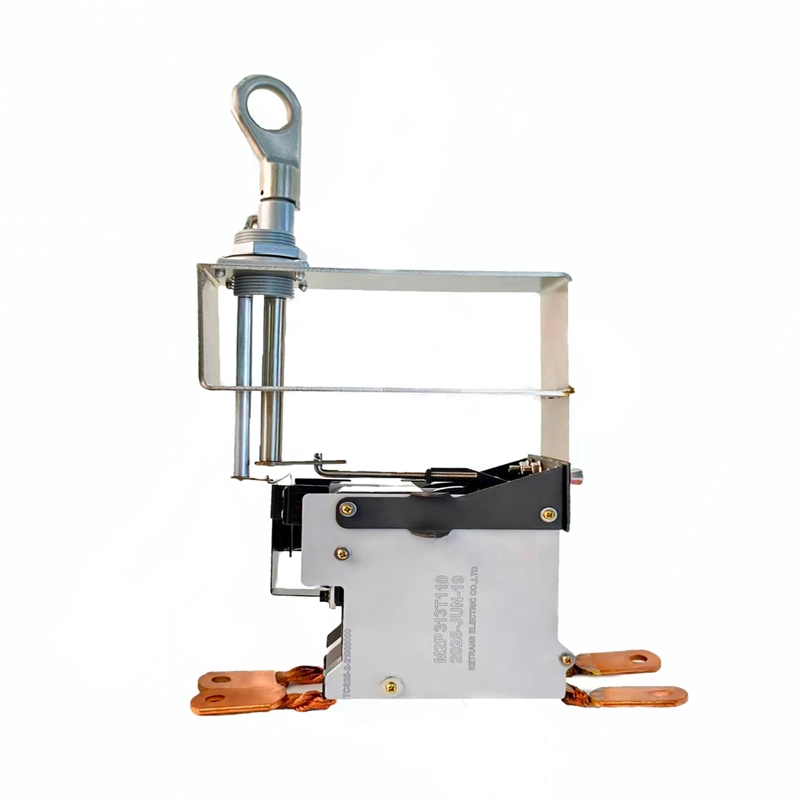

قاطع دائرة 1F أحادي الطور 313 الغاطس [35 مم]- النموذج: M2P313T110
- التصنيف الحالي: 313A
- للمحول الكهربائي: 75 كيلو فولت أمبير / 150 كيلو فولت أمبير
- الجهد المصنف: 240 فولت/480 فولت
تعرف على المزيد -

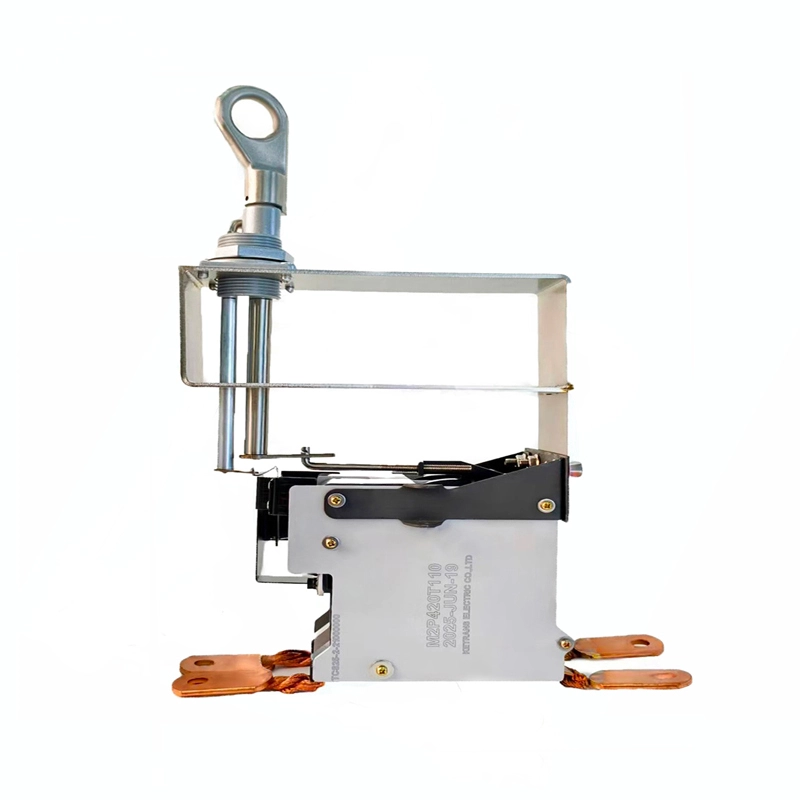

قاطع دائرة 420 أحادي الطور 1F غاطس [35 مم]- الموديل: M2P420T110
- التصنيف الحالي: 420A
- بالنسبة للمحول: 100 كيلو فولت أمبير / 200 كيلو فولت أمبير
- الجهد المصنف: 240 فولت/480 فولت
تعرف على المزيد
موثوقية عالية
العزل المستقر
الخدمة الطويلة
مبدأ العمل
قاطع دائرة كهربائي منخفض الجهد منخفض الجهد داخلي موثوق بزيت CSP مغمور بالزيت للمحولات تحت الأرض والمحولات المثبتة على الوسادات. يوفر حماية من التحميل الزائد والدوائر القصيرة مع تصميم مدمج وخالي من الصيانة لأنظمة التوزيع منخفضة الجهد.
سيناريوهات التطبيق
أنظمة التوزيع العلوية تنتقل بسرعة إلى الأنظمة تحت الأرض لأن الأخيرة تلغي الحاجة إلى أعمدة و/أو هياكل قوية لدعم المحولات.
ينتج عن ذلك تحسين المساحات المفتوحة، وزيادة السلامة، وتقليل التلوث البصري، حيث تزال الكابلات العلوية وملحقاتها المرتبطة بالتركيب أيضا.
ومع ذلك، هناك حالات يكون فيها تركيب المحول السطحي غير ممكن بسبب محدودية المساحة للمشاة أو حركة المرور العامة. في هذه الحالات، يظهر بديل تركيب المحولات في الأخزائن تحت الأرض.
تتطلب هذه المحولات المقببة تحت الأرض اعتبارات محددة بسبب مخاطر مثل الفيضانات، مما يؤدي إلى تطوير محولات غاطسة.
تم تصميم المحولات الغاطسة للعمل تحت الأرض وفي ظروف مغمورة بالماء.
