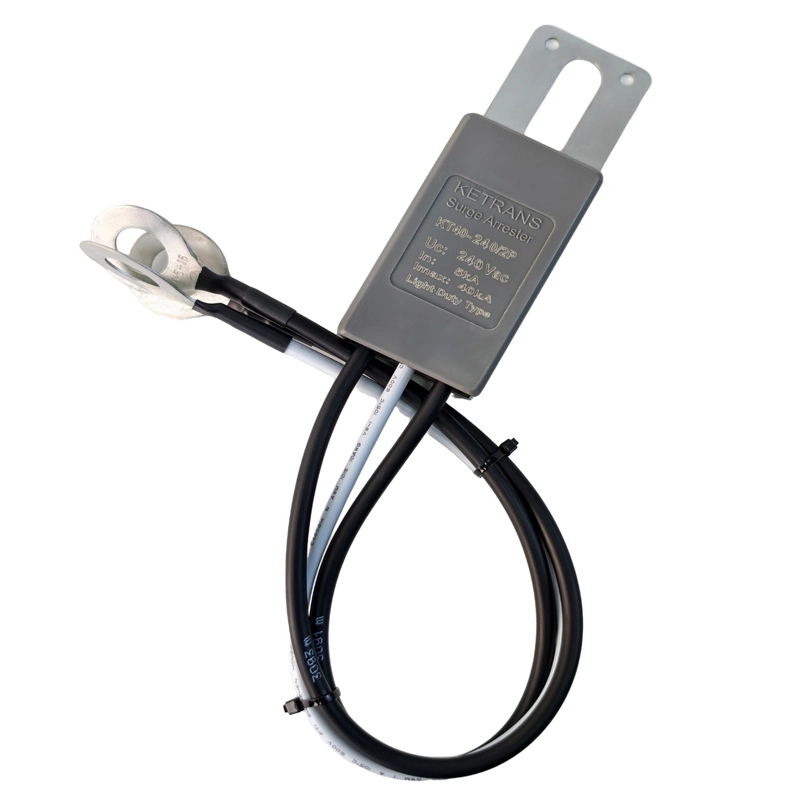

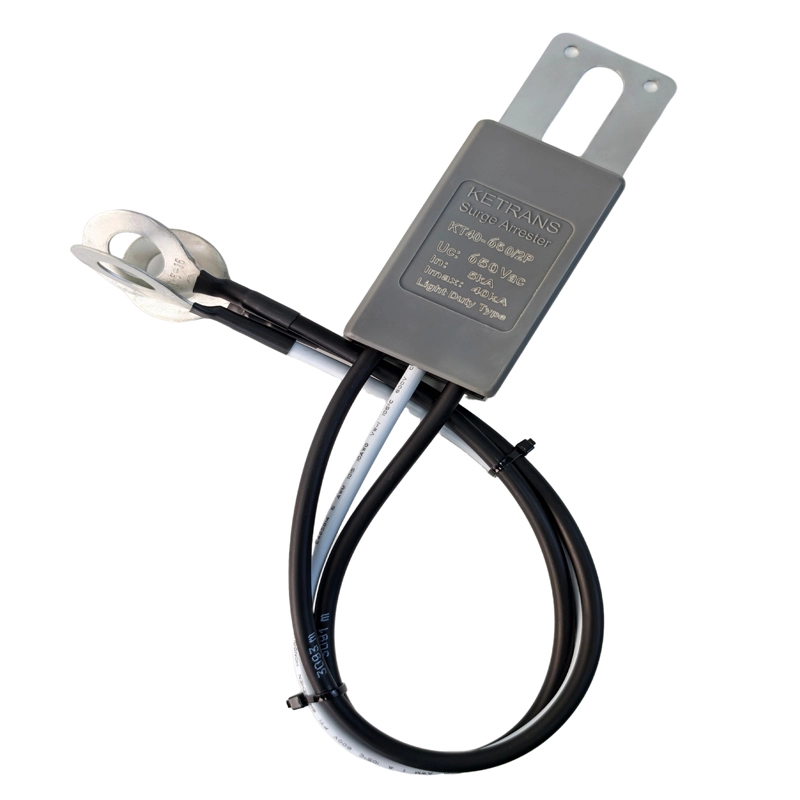

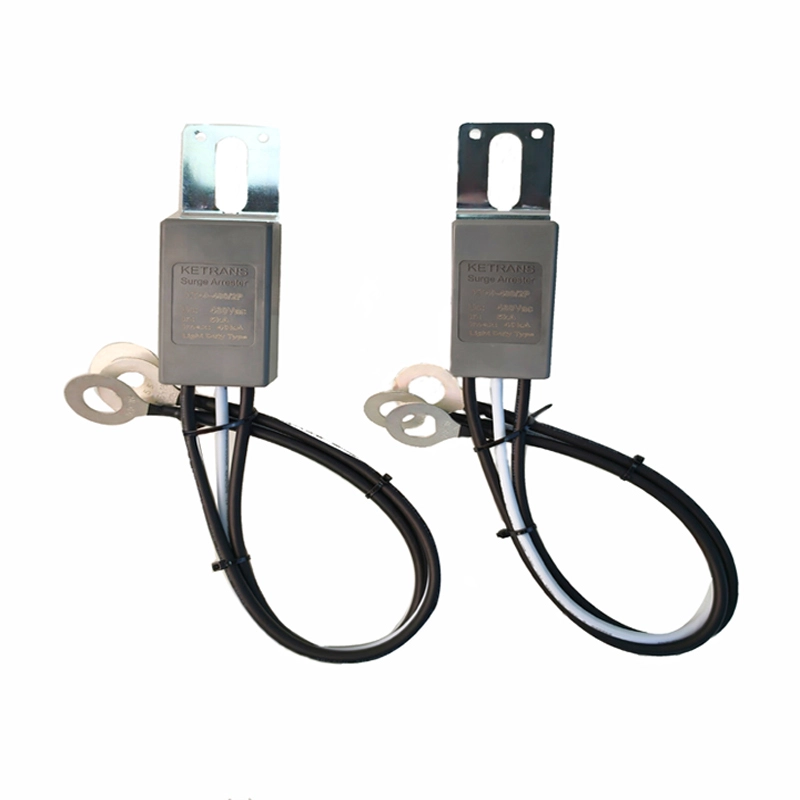

مانع LV أحادي الطور

مبدأ العمل

تستخدم هذه المانعات متغيرات أكسيد الزنك (ZnO) التي تغير مقاومتها بسرعة أثناء أحداث الاندفاع. عندما يحدث ارتفاع مفاجئ، يقوم الفاريستور بتوصيل التيار فورا، محولا التيار الزائد إلى الأرض وتثبيت الجهد إلى مستوى آمن.

التركيب والاحتياطات

• التثبيت عند مدخل النظام أو شريط توصيل لوحة التوزيع.
• تأكد من مقاومة التأريض ≤10 أوم وطول الأسلاك الأدنى.
• نسق مع قواطع الدائرة للحصول على حماية كاملة.
• افحص حالة الفصل بانتظام واستبدل الوحدات التالفة

دليل الاختيار

1. تشمل المعايير الرئيسية للاختيار:
2. الجهد المصنف (Un)،
3. أقصى جهد تشغيل مستمر (Uc)،
4. تيار التصريف الاسمي (In)،
5. أقصى تيار تصريف (Imax)،
6. وضع الحماية،
7. الظروف البيئية.

الأسئلة الشائعة

س1: ما هي متطلبات التأريض عند تركيب جهاز إيقاف تيار منخفض أحادي الطور؟

ج1: يجب أن يكون التأريض ثابتا وموثوقا، وعادة ما لا تتجاوز مقاومة التأريض 4 أوم. يجب استخدام سلك أرضي بمساحة مقطع عرضية كافية، عادة سلك نحاسي لا يقل عن 6 ملم مربع، ويجب أن يكون سلك التأريض قصيرا ومستقيما قدر الإمكان لتقليل مقاومة التأريض والحث.

س2: كيف يمكن اختبار تيار التسرب في جهاز منع التيار أحادي الطور منخفض الجهد؟

ج2: يمكن استخدام محلل تيار تسرب محمول للقياس. في الظروف العادية، يجب أن يكون تيار التسرب أقل من 1 مللي أمبير. إذا تجاوز 2 مللي أمبير، فقد يشير ذلك إلى أن جهاز منع التيار قد يعاني من عطل ويحتاج إلى فحص أو استبدال إضافي.

س3: ما الفرق بين أقصى جهد تشغيل مستمر (Uc) والجهد المصنف؟

ج3: الجهد المصنف هو أقصى جهد فعال يمكن لجهاز منع الاندفاع تحمله لفترة طويلة، بينما أقصى جهد تشغيل مستمر (Uc) هو أعلى جهد يمكن لجهاز إيقاف التيار أن يعمل عنده بشكل مستمر دون تجاوز هذا الجهد. عادة ما يكون التيار الموحدة أعلى قليلا من الجهد المصنف. بالنسبة لأنظمة 480 فولت، يمكن أن تكون الوحدة السرية لأجهزة منع التيار عادة 510 فولت أو أعلى.
