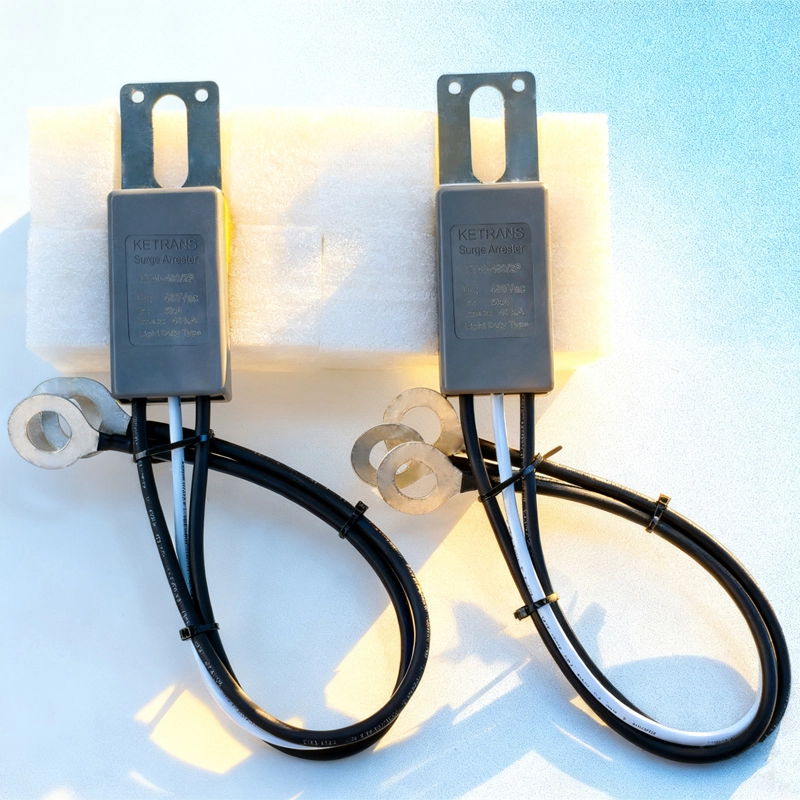

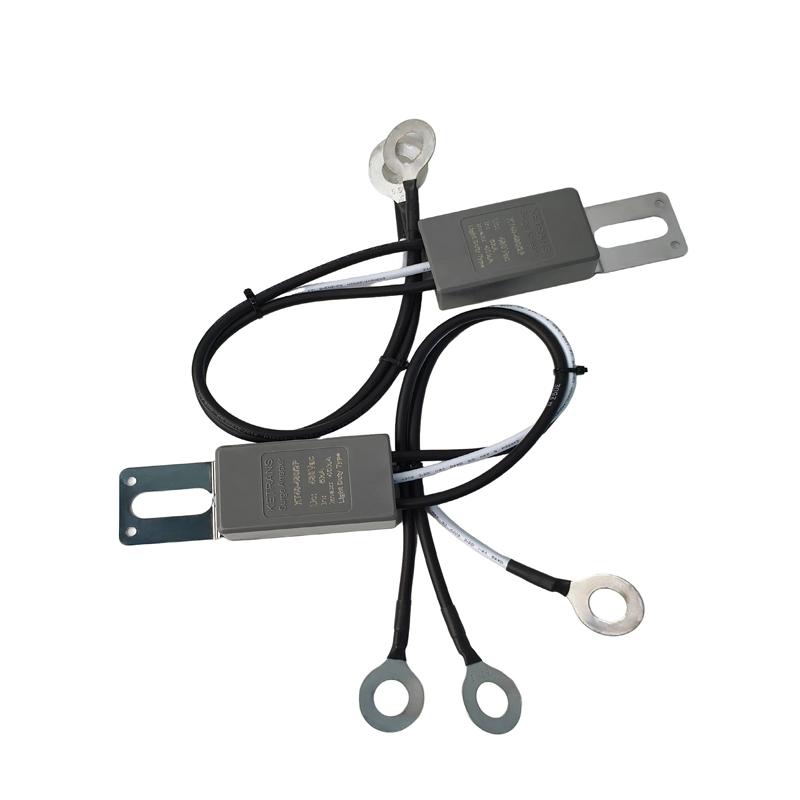

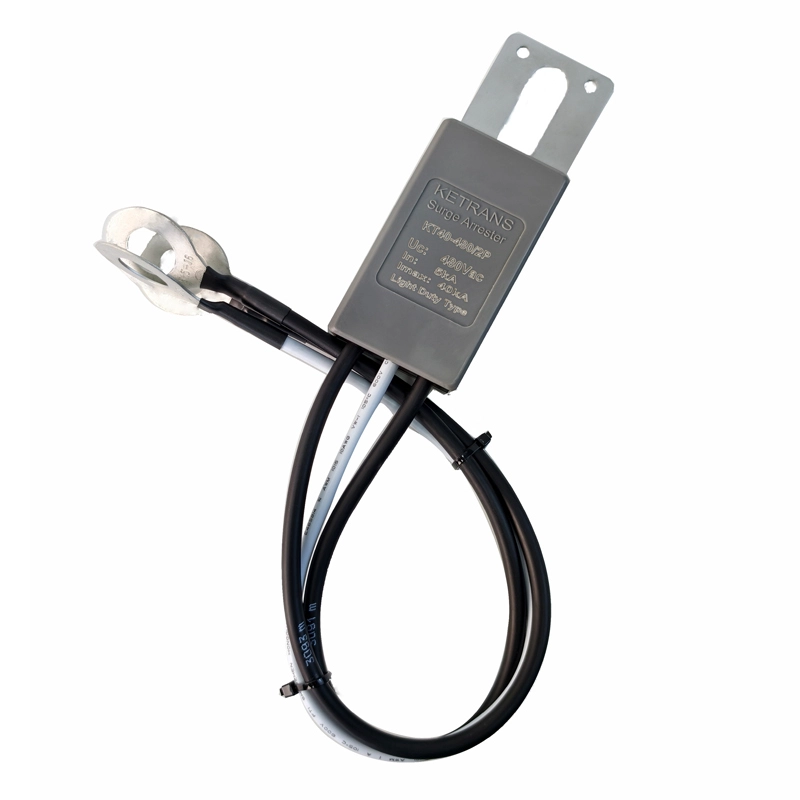

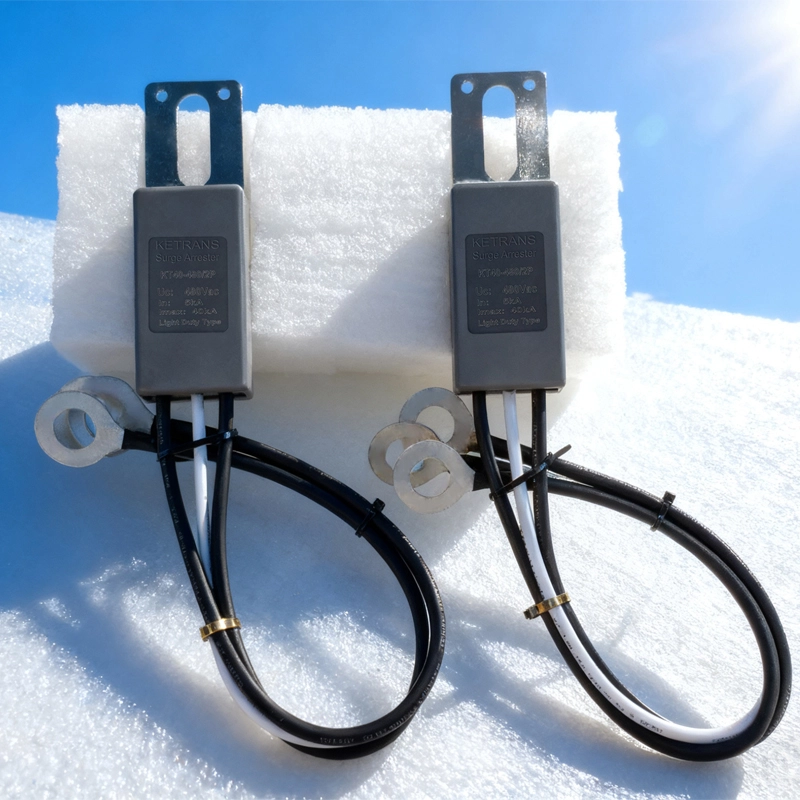

حاجز LV أحادي الطور 480 فولت
- الطراز: KT40-480/2P
تم تصميم جهاز الحماية من التيار المتردد KT40-480/2P (SPD) لأنظمة الطور المنقسم 480 فولت تيار متردد. يوفر حماية موثوقة ضد الجهود الزائدة العابرة الناتجة عن ضربات البرق أو عمليات التبديل، مما يحد فعليا من جهد الاندفاع إلى مستوى آمن. يستخدم على نطاق واسع في أنظمة الطاقة الصناعية والتجارية والموزعة.
خسارة منخفضة، سعة انقطاع عالية
إعادة ضبط الميكانيلسم، والتحكم في الطوارئ، سهل للتحكم في الميكانيكي،
الشهادة الكاملة
المواصفات
| النموذج رقم | KT40-480/2P |
| نظام الطاقة المتحدة | 240/480 فولت (طور منقسم) |
| أقصى جهد تشغيل مستمر (AC) MOCV | 550 فولت تيار متردد |
| تيار التصريف الاسمي (8/20 أمريكي) في | 5KA |
| أقصى تيار تفريغ (8/20 أس) آيماكس | 40KA |
-
المعايير
يستخدم صاعق KT40-480/2P منخفض الجهد من الفولاذ المقاوم للصدأ عالي الجودة 304# (مع طلاء كروميوم) كحامل للإطار، ويستخدم مواد PC/ABS Alloy كغلاف غلاف مع حزمة محكمة مقاومة للماء واللهب. وهو مثالي للاستخدام طويل الأمد في البيئات الطبيعية القاسية.
❶ النموذج والمواصفات
النموذج رقم KT40-480/2P النوع خفيفة الخدمة (نوع خارجي) مقاومة ممتازة للطقس وفقا ل IEEE Std C62.11,UL1449 الطبعة الرابعة نظام الطاقة A 120/480 فولت (مرحلة انقسام) التردد 50/60 هرتز أقصى جهد تشغيل مستمر (AC)MOCV 550 فولت تيار متردد تيار التصريف الاسمي (8/20 أمريكي) في 5kA أقصى تيار تصريف (8/20 أمريكي) lmax 40kA نبضة الجهد (1.2/50 دولارات) BlL الأمنية 10 كيلو فولت أقصى جهد تفريغ (قمة KV) موجة تيار 8/20 ميكروثانية @3kA <1.6 كيلو فولت ماكس @5kA < 1.8 ألف واي في السنة كحد أقصى @20kA < 2.2 كيلو فولت أقصى @40kA < 2.6 كيلو فولت كحد أقصى تيار التسرب في إلينوي <0.1 مللي أمبير اختبار تردد الطاقة 50/60 هرتز جاف: ≥10 كيلو فولت rms (دقيقة واحدة)
رطب: ≥6 كيلو فولت rms (10 ثوان)نطاق درجة حرارة التشغيل -40°C~ 85°C الاتصال السلكي L: سلك أسود؛ N/G: سلك أبيض
كل سلك يحتوي على 1 قطعة من اللوغ (5.5-12) أو (5.5-16)مواصفات الأسلاك UL1015 10AWG: 390 مم (الطول حتى فتحة الطرف) إطار الدعم فولاذ مقاوم للصدأ 304# (مع طلاء كروميوم) البعد (HxWxD) 131.4x45.5x27.5مم مواد الغلاف الداخلي (بولي كربونات) سبيكة PC/ABS
- 40°C~ 100°C (تصنيف مقاومة اللهب: UL94/V-0)مادة العزل إيبوكسيراسين 25 كيلو فولت/مم
-40°C~ 160°Cدرجة الحماية IP68 (أو NEMA6P)
❷ الرسم البعدي
-
صور
التطبيق
-
الأسئلة الشائعة
س1: كيف يمكن تحديد تيار التصريف الاسمي لجهاز منع الاندفاع أحادي الطور منخفض الجهد؟
ج1: يتم تحديده بناء على ظروف الجهد الزائد المحتملة ومتطلبات الحماية للنظام. بشكل عام، في نظام 480 فولت، يمكن اختيار المنتجات ذات تيار التفريغ الاسمي (In) من 5kA إلى 20kA. إذا كان النظام يقع في منطقة بها نشاطات برق متكررة، يجب اختيار قيمة أكبر.
س2: ما هو زمن استجابة جهاز منع التيار أحادي الطور منخفض الجهد للاندفاعات؟
ج2: عادة ما يكون لدى موانع اندفاع أكسيد الزنك الحديثة زمن استجابة في نطاق النانوثانية، مما يمكنه الاستجابة للجهد الزائد في وقت قصير جدا وتوصيل التيار بسرعة. بشكل عام، يمكن أن تتراوح بين بضع نانوثوان وعشرات النانوثوان.
س3: إذا لم يصل جهاز منع التيار إلى عمر تشغيله لكنه تعرض لعدة ضربات صاعقة، هل يحتاج إلى استبدال؟
ج3: يجب الحكم عليه وفقا لظروف محددة. إذا كان جهاز منع التيار مجهزا بعداد الارتفاع، يمكنك التحقق مما إذا كان العد يتجاوز الحد المناسب الذي حدده المصنع. إذا كان العد قريبا أو تجاوز الحد المسموح به، أو إذا تم اكتشاف تدهور في الأداء (مثل تيار التسرب الزائد) من خلال الاختبار، يجب النظر في استبدال جهاز منع التيار حتى لو لم يصل إلى عمر تشغيله.
