وصلة الدمج من فئة 15KV
- الطراز: فئة 15KV

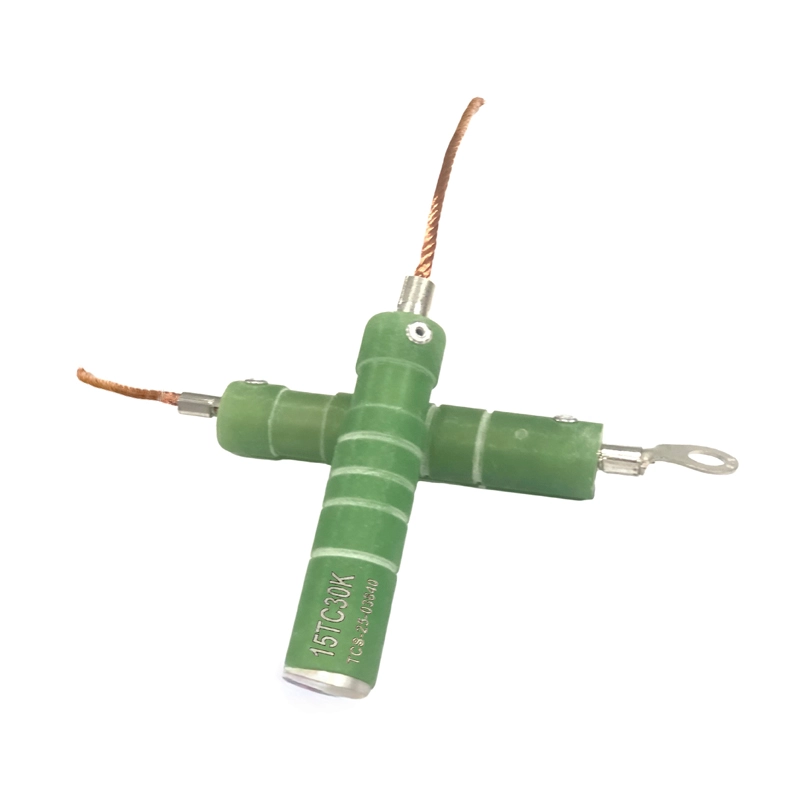

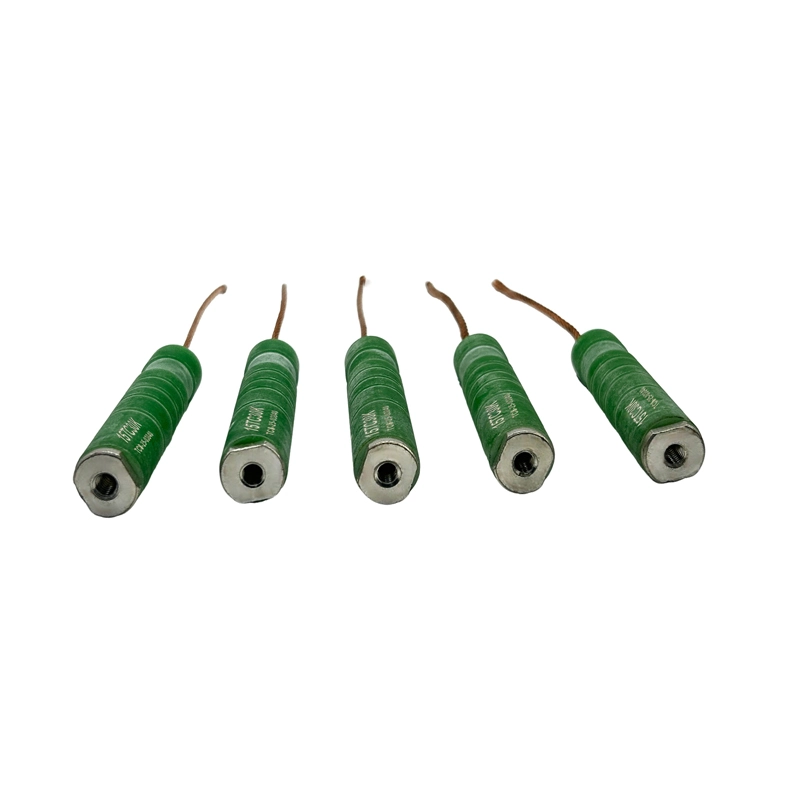

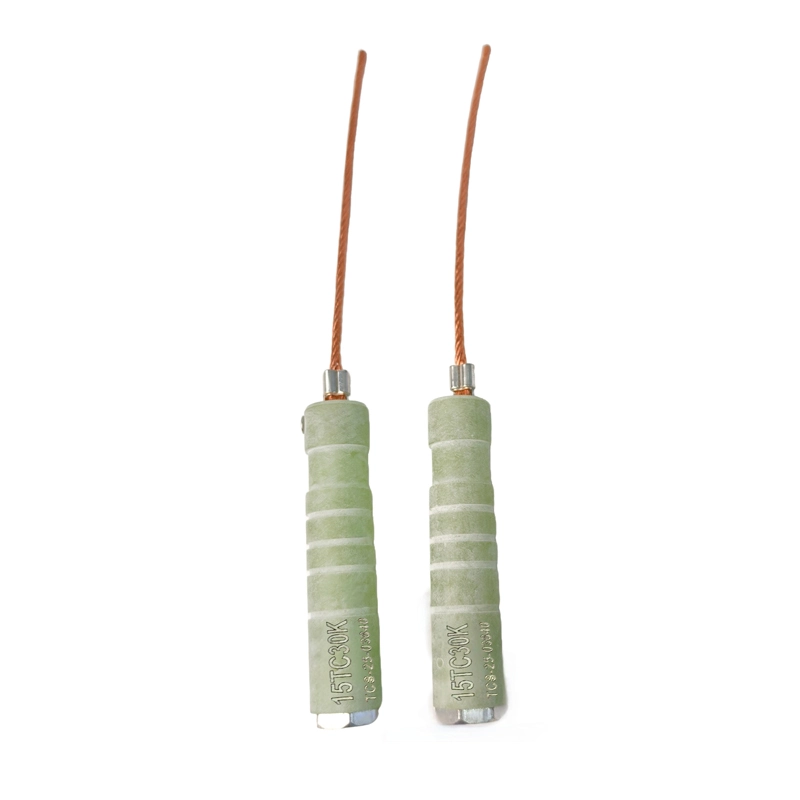

يعد رابط التدفق القابل للانفجار بجهد 15 كيلو فولت مكون حماية عالي الموثوقية من التيار الزائد، تم تصميمه لشبكات التوزيع العلوية. يعمل كنقطة ضعف متعمدة في الدائرة، حيث يقطع التيار الزائد لمنع تلف المعدات، أو أعطال المغذيات، أو الانقطاعات الطويلة. تم تصميمه للبيئات الخارجية القاسية، ويحافظ على عمل خطوط الكهرباء بهدوء وكأنه حارس على عمود تتعرض للرياح.
خسارة منخفضة، سعة انقطاع عالية
إعادة ضبط الميكانيلسم، والتحكم في الطوارئ، سهل للتحكم في الميكانيكي،
الشهادة الكاملة
الميزات الرئيسية
1. الحماية عالية الجهد (فئة 15 كيلوفولت)
صمم لخطوط التوزيع ذات الجهد المتوسط، مما يوفر عزلا موثوقا للأعطال أثناء حدوث قصر كهربائي وحالات التحميل الزائد.
2. عنصر الصمام المعاير بدقة
يضمن وقت صهر دقيق وأداء متسق وفقا لمعايير ANSI/IEEE.
3. تصميم متين، جاهز للطقس
مصنوعة بمواد مقاومة للتآكل تتحمل التعرض للأشعة فوق البنفسجية، تقلبات درجات الحرارة، رش الملح، والتشغيل الخارجي طويل الأمد.
4. استبدال سهل في الحقل
متوافقة مع تصاميم القصاصات القياسية، مما يتيح تركيبا سريعا وتقليل وقت التوقف.
5. التقييمات الحالية الواسعة المتاحة
مناسب للمحولات، وبنوك المكثفات، وخطوط النفخ، والحماية الجانبية.
-
المعايير
❶ النموذج والمواصفات
فئة 15 كيلو فولت فئة 23KV فئة 34.5 كيلو فولت راجع المنحنى (K) 15TC6K 23TC6K 34.5TC6K 6 15TC8K 23TC8K 34.5TC8K 8 15TC10K 23TC10K 34.5TC10K 10 15TC12K 23TC12K 34.5TC12K 12 15TC15K 23TC15K 34.5TC15K 15 15TC20K 23TC20K 34.5TC20K 20 15TC25K 23TC25K 34.5TC25K 25 15TC30K 23TC30K 34.5TC30K 30 15TC40K 23TC40K 34.5TC40K 40 15TC50K 23TC50K 34.5TC50K 50 15TC60K 23TC60K 34.5TC60K 60
❷ تقييم مقاطع. جهد التطبيق هو خط أحادي الطور إلى الأرض و/أو خط ثلاثي الطور إلى خط
تقييم مقاطعة جهد التطبيق تصنيف الانقطاع (rs أمبير متماثل 7.2KV 3500 12.0KV 3000 14.4KV 2500 23.0 كيلو فولت 1200 34.5 كيلو فولت 1200 -
بعد المنتج
نظرة عامة على الأبعاد الرئيسية
تظهر الرسومات التالية فقط أبعاد جزئية للجء.
للحصول على مجموعة كاملة من الرسومات الهندسية أو المواصفات الكاملة، يرجى التواصل معنا على ال [📪nancywang@ketranele.com].
-
