وصلة الوصلة القابلة للانفصال من فئة 23KV
- الطراز: فئة 23KV
صمم رابط التدفق الصافي من فئة 23 كيلو فولت لتوفير حماية موثوقة من التيار الزائد لأنظمة التوزيع العلوية ذات الجهد المتوسط. يعمل كنقطة ضعف متعمدة في الدائرة، حيث يعزل الأعطال بسرعة ويمنع تلف المحولات والخطوط الجانبية وأصول التوزيع الرئيسية.
خسارة منخفضة، سعة انقطاع عالية
إعادة ضبط الميكانيلسم، والتحكم في الطوارئ، سهل للتحكم في الميكانيكي،
الشهادة الكاملة
الميزات الرئيسية
1. مصنف لأنظمة فئة 23 كيلو فولت
يضمن عزل سريع ومتوقع للأعطال في شبكات المرافق ذات الجهد المتوسط.
2. عنصر الصمامات القابلة للذوبان الدقيق
يوفر خصائص زمنية متسقة مع التيار المتوافق مع معايير ANSI/IEEE.
3. البناء المقاوم للعوامل الجوية
مصنع لتحمل الهواء الطلق طويل الأمد: مقاوم للأشعة فوق البنفسجية، مقاوم للتآكل، ومتين في درجات الحرارة.
4. توافق سلس
تناسب القطع القياسية للاستبدال السريع وتقليل وقت توقف الخدمة.
5. تقييمات متعددة حالية
يدعم مجموعة متنوعة من احتياجات حماية التوزيع، من المحولات إلى خطوط التنصب.
-
المعايير
❶ النموذج والمواصفات
فئة 15 كيلو فولت فئة 23KV فئة 34.5 كيلو فولت راجع المنحنى (K) 15TC6K 23TC6K 34.5TC6K 6 15TC8K 23TC8K 34.5TC8K 8 15TC10K 23TC10K 34.5TC10K 10 15TC12K 23TC12K 34.5TC12K 12 15TC15K 23TC15K 34.5TC15K 15 15TC20K 23TC20K 34.5TC20K 20 15TC25K 23TC25K 34.5TC25K 25 15TC30K 23TC30K 34.5TC30K 30 15TC40K 23TC40K 34.5TC40K 40 15TC50K 23TC50K 34.5TC50K 50 15TC60K 23TC60K 34.5TC60K 60
❷ تقييم مقاطع. جهد التطبيق هو خط أحادي الطور إلى الأرض و/أو خط ثلاثي الطور إلى خط
تقييم مقاطعة جهد التطبيق تصنيف الانقطاع (rs أمبير متماثل 7.2KV 3500 12.0KV 3000 14.4KV 2500 23.0 كيلو فولت 1200 34.5 كيلو فولت 1200 -
بعد المنتج
نظرة عامة على الأبعاد الرئيسية
تظهر الرسومات التالية فقط أبعاد جزئية للجء.
للحصول على مجموعة كاملة من الرسومات الهندسية أو المواصفات الكاملة، يرجى التواصل معنا على ال [📪nancywang@ketranele.com].
-

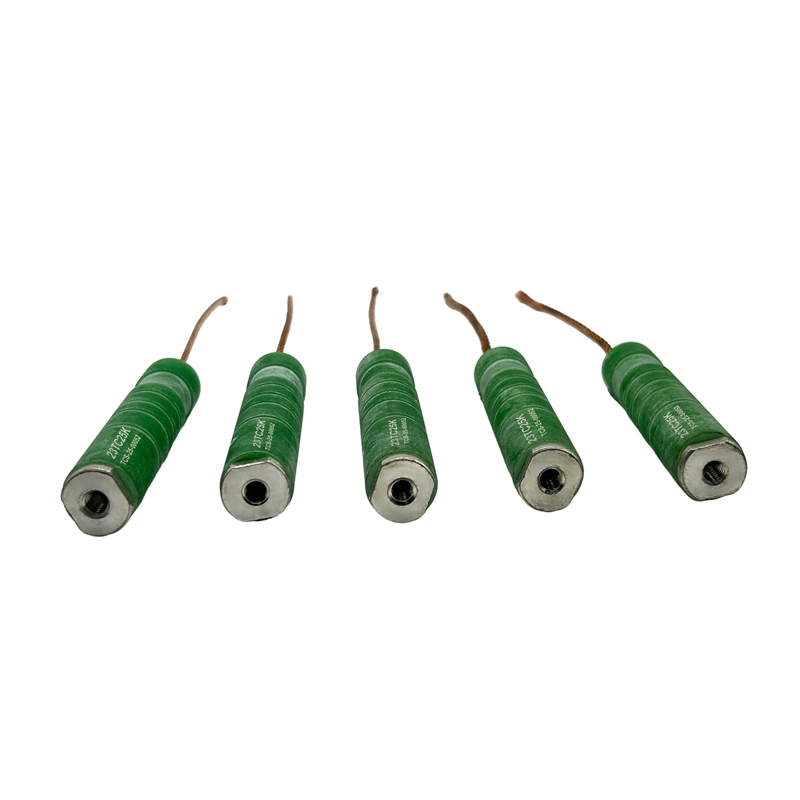

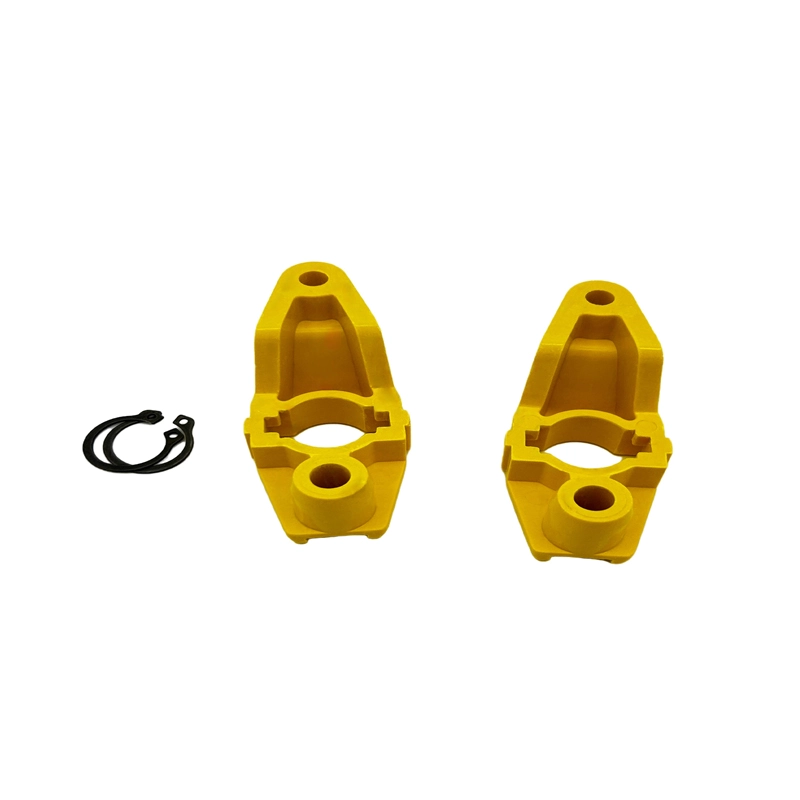

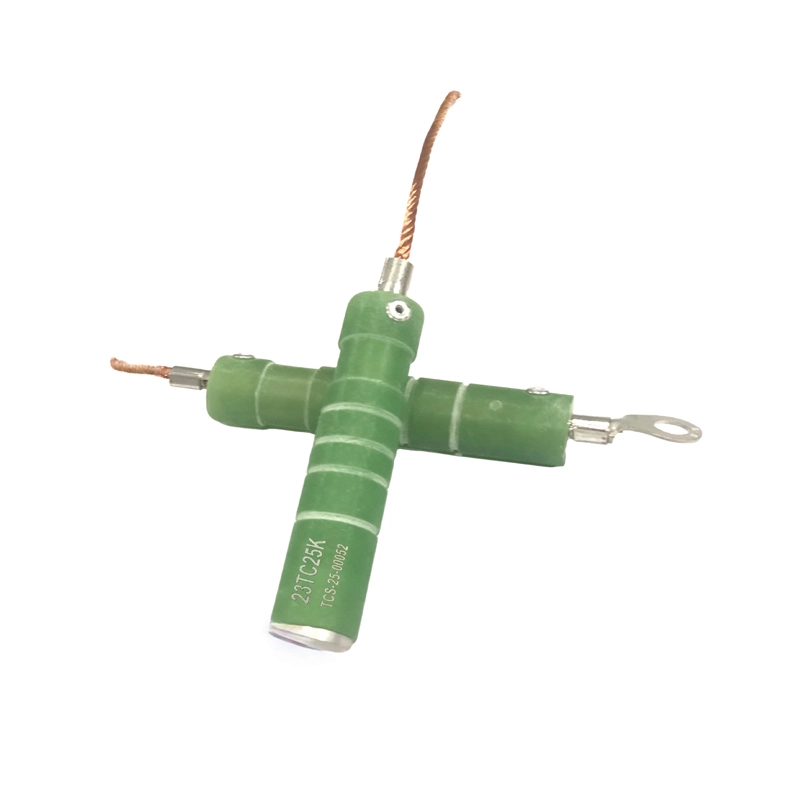

صور
