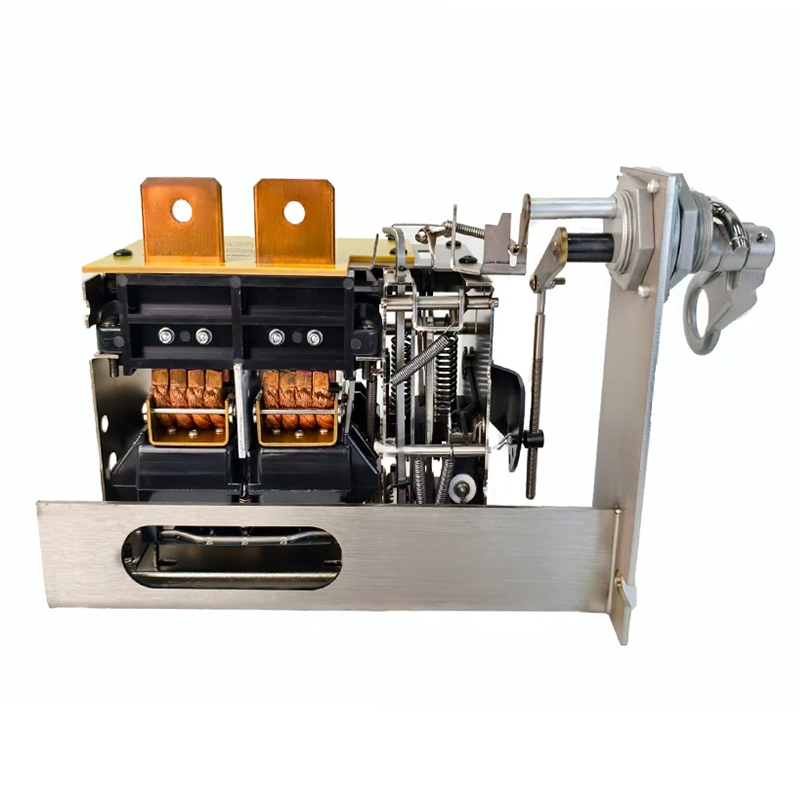

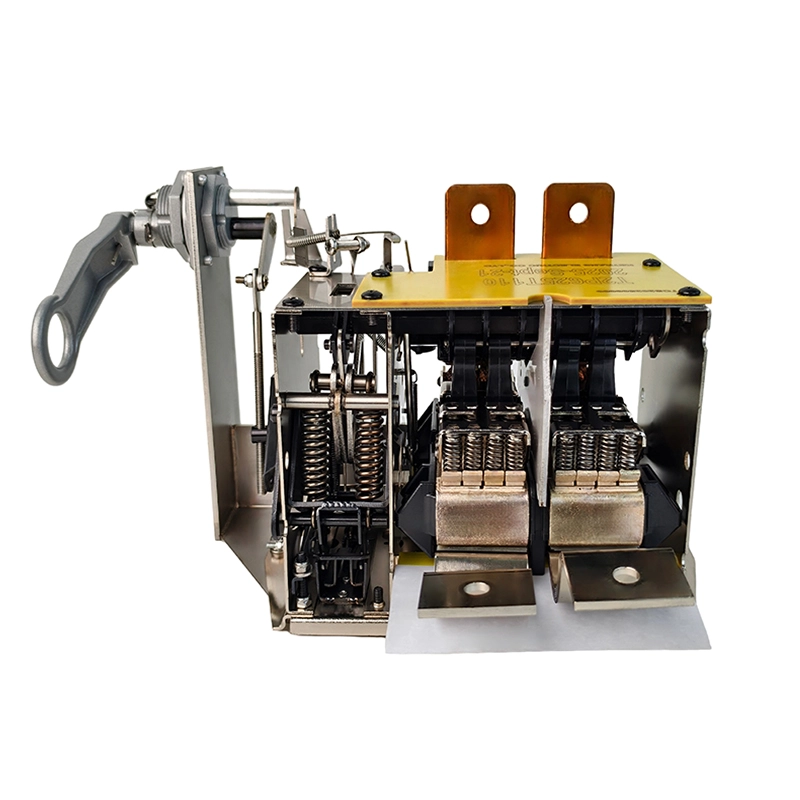

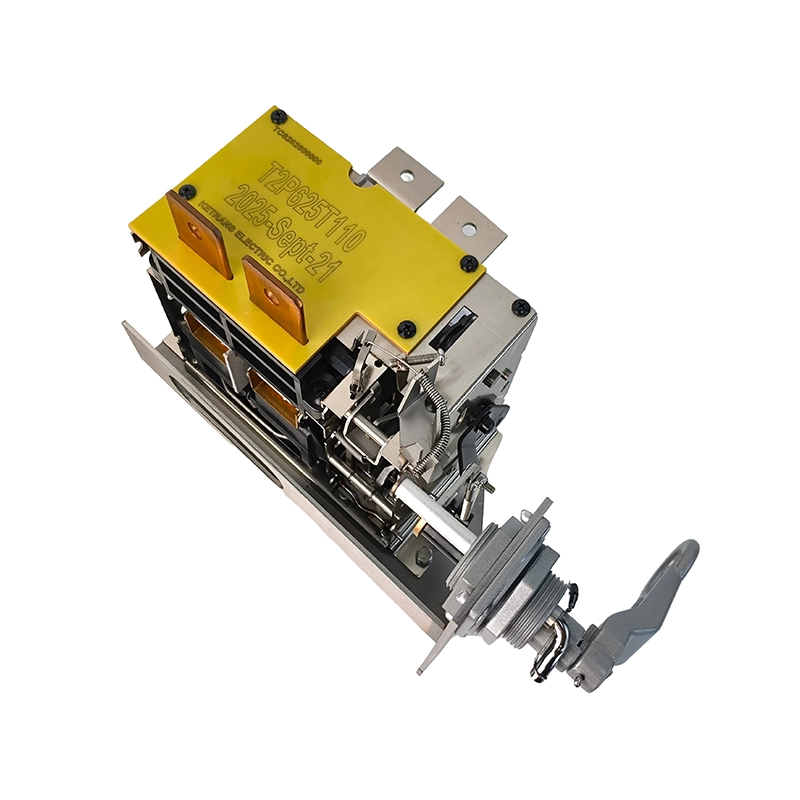

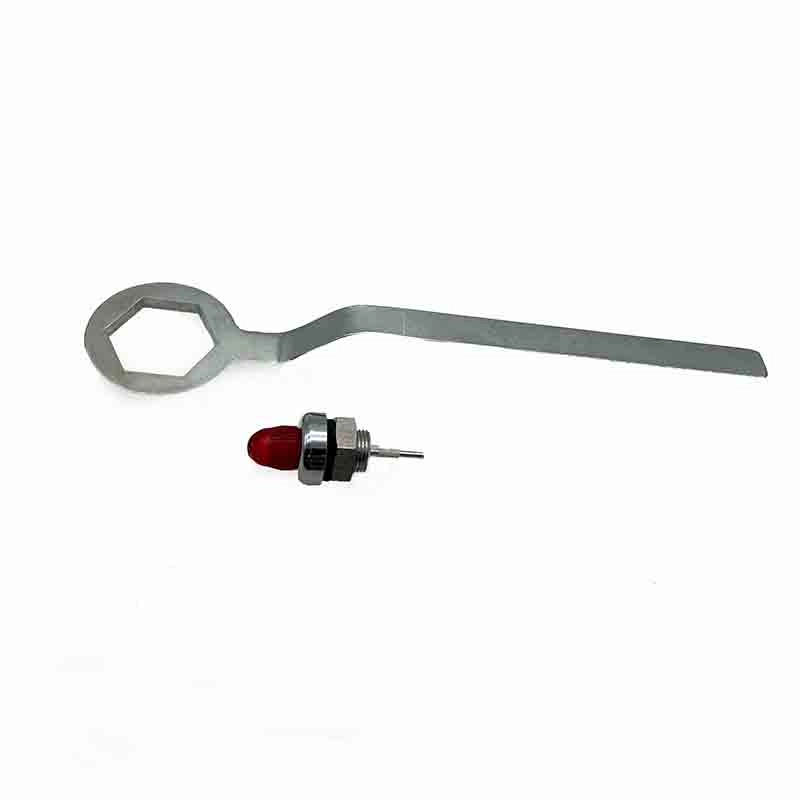

قاطع دائرة أحادي الطور 1F 625A – منحني [35 مم]
- النموذج: T2P625T110
- 110°C
- 120°C
- 130°C
- النسخة المسطحة متوفرة
قواطع الدوائر أحادية الطور CSP منخفضة الجهد بثقب تركيب 35 مم، تستخدم في محولات أحادية الطور 125KVA و150KVA و167KVA ذات أقطاب ولوحة أداء. يتم تركيب قاطع دائرة مغمور بزيت CSP على الملف الثانوي للمحول، ويستخدم الزيت للعزل وإيقاف القوس لحماية الأنظمة الكهربائية من الأخطاء.
خسارة منخفضة، سعة انقطاع عالية
إعادة ضبط الميكانيلسم، والتحكم في الطوارئ، سهل للتحكم في الميكانيكي،
الشهادة الكاملة
المواصفات
| النموذج | T2P625T110 |
| التصنيف الحالي | 625A |
| للترانسفورمر | 150 كيلو فولت أمبير |
| الجهد المصنف | 240 فولت |
| حرارة الرحلة. | 110°C، 120°C، 130°C |
| المرحلة | 1F |
| قطر فتحة التثبيت | 35 مم |
| سطح التثبيت | منحني/مسطح |
-
المعايير
❖ معايير للرجوع إليها:
- ANSI C 57.109-2018 (مراجعة lEEE Std c57.109-1993) lEEE Guide للمحول المغمور في سائل عبر مدة العطل والتيار
- معيار lEEE C37.91 -2008، دليل lEEE لحماية محولات الطاقة.
- معيار IEEE C57.91-2011/IEEE C57.12.00-2015 /IEEE C57.12.90-2015
- IEEE C37.13-2015 /IEEE C37.50-2018
- IEC60947-2:2016 AMD1:2019 الجزء 2: قواطع الدوائر الكهربائية.
- PLN D30.002-2008 (إندونيسيا) مواصفات محولات CSP
❶ المواصفات وورقة البيانات
هناك قواطع دائرة أحادية الطور، تستخدم في محولات أحادية الطور. يتم تركيب قاطع الدائرة على الملف الثانوي للمحول ويستخدم للحماية من الحمل الزائد وحماية من الدائرة القصيرة.
النموذج التيار الحالي (A) التصنيف (KVA) الجهد (V) ضوء الإشارة مفتاح الطوارئ (التحميل الزائد) الحماية المغناطيسية المقاومة (Ω) عند 25°C و2 قطبين فقدان (غرب) عند 85°C وقطبين T2P520TXXX 520 125 240 نعم نعم نعم 190 63 T2P625TXXX 625 150 240 نعم نعم نعم 190 90 T2P700TXXX 700 167 240 نعم نعم نعم 190 114 ملاحظة:
- T2P520TXXX,T تعني نمط الولايات المتحدة، 2P تعني قطبين، "520" تعني تيار كهربائي، "TXXX" تعني درجة حرارة الرحلة، على سبيل المثال "T120" تعني درجة حرارة الرحلة 120°م. يمكن ضبط درجة الحرارة من 90 إلى 130 درجة، مع /-10٪ تحمل.
- وهناك تحمل 10٪ للمقاومة والخسائر، أما تحمل الطوارئ: /-10٪.
❷ المواصفات الكهربائية لجميع قواطع الدائرة من نوع زيت CSP
أقصى جهد اختبار تردد الطاقة
(دقيقة واحدة) 50/60 هرتزاختبار نبضة البرق مقاومة العزل (5000 فولت) سعة المقاطعة العادية 600 فولت ≥10KV 30 كيلو فولت ≥5000MΩ 11KA~20KVA ❸ القدرة المقاطعة
النموذج التيار الحالي (A) سعة الانقطاع (KVA) T2P520TXXX 520 20KA T2P625TXXX 625 20KA T2P700TXXX 700 20KA ❹ درجة حرارة الرحلة وارتفاع درجة حرارة المعدن الثنائي إلى الزيت
(درجة حرارة الرحلة = درجة حرارة الرحلة ثنائية المعدن)
لا. معرف ثنائي المعدن الحالي (I: A) عامل استجابة أمبير ثنائي المعدن (J: °C/A²) ارتفاع درجة الحرارة ثنائية المعدن إلى الزيت (ΔT: °C) درجة حرارة الزيت (إلى: °C) درجة الحرارة ثنائية المعدن (T: °C) 01 520 520 0.0000185 5.0 إلى من 5.0 إلى 02 625 625 0.0000128 5.0 إلى من 5.0 إلى 03 700 700 0.0000122 6.0 إلى 6.0 إلى درجة حرارة T:ثنائية المعدن (°C)
ΔT: ارتفاع درجة الحرارة ثنائية المعدن إلى الزيت (°C)
إلى:درجة حرارة الزيت (°C)
I: تدفق التيار عبر رحلة المعدن ثنائي المعدن إلى (A)
عامل استجابة الأمبير ثنائي المعدن (J:°C /A²)
ΔT=I²*J
T= ΔT To
ملاحظة: عندما تصل درجة الحرارة ثنائية المعدن إلى إعداد درجة حرارة القطع في القاطع، ينقطع القاطع. -
بعد المنتج
نظرة عامة على الأبعاد الرئيسية
تظهر الرسومات التالية فقط أبعاد جزئية للجء.
للحصول على مجموعة كاملة من الرسومات الهندسية أو المواصفات الكاملة، يرجى التواصل معنا على ال [📪nancywang@ketranele.com].
-
فيديو & صور
فيديو التركيب
التطبيق
-
الأسئلة الشائعة
س1: هل لديك قاطع دائرة CSP أحادي طور بفتحة تثبيت 35 مم لمحول 167VA؟
ج1:نعم، نحن المصنع المصدري، المتخصصون في إنتاج قاطع دائرة محولات أحادية الطور ومثبتة على الوسادات من CSP، ونوفر جهاز الحماية لمحول التوزيع الكبير.
س2: كيف يحمي قاطع CSP المحول؟
A2:يقوم بفصل المحول عن الدائرة عند حدوث حمل زائد أو قصر كهربائي.
س3: هل يمكن تخصيص قواطع CSP لسعات محولات مختلفة؟
A3:نعم، متوفر بنماذج أحادية الطور وثلاثية الطور بتصنيفات مختلفة.
س4: ما هي مزايا القاطع المغمور بالزيت؟
ج4:يوفر موثوقية عالية، وعزل مستقر، وعمر خدمة طويل.
س5: ما هو الملف القضائي لقاطع الدائرة الكبير منخفض الجهد CSP 167KVA/800A/120-240V؟
ج5: وحدة واحدة مقبولة.
