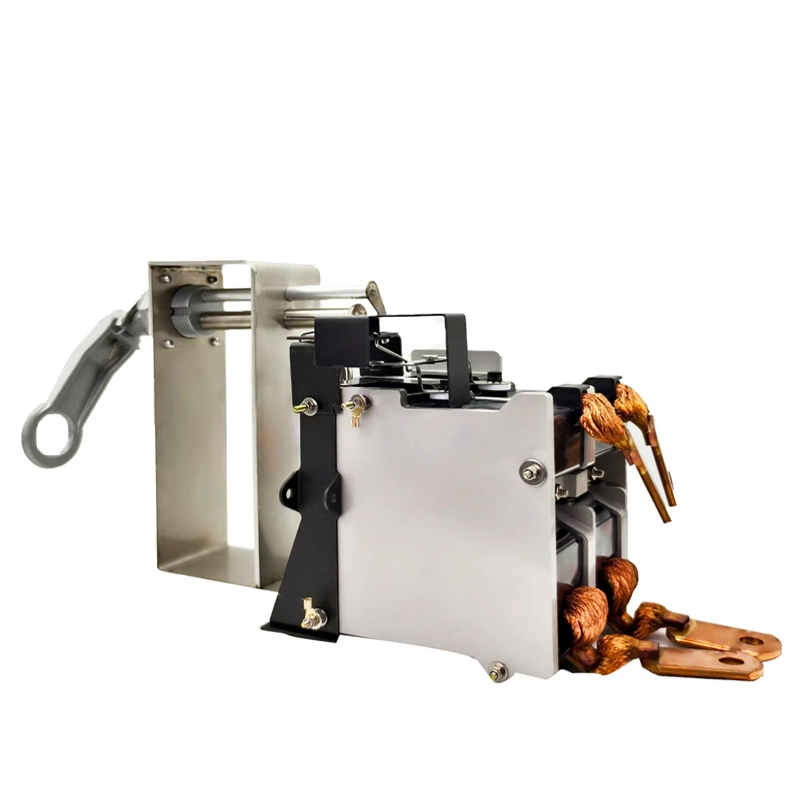

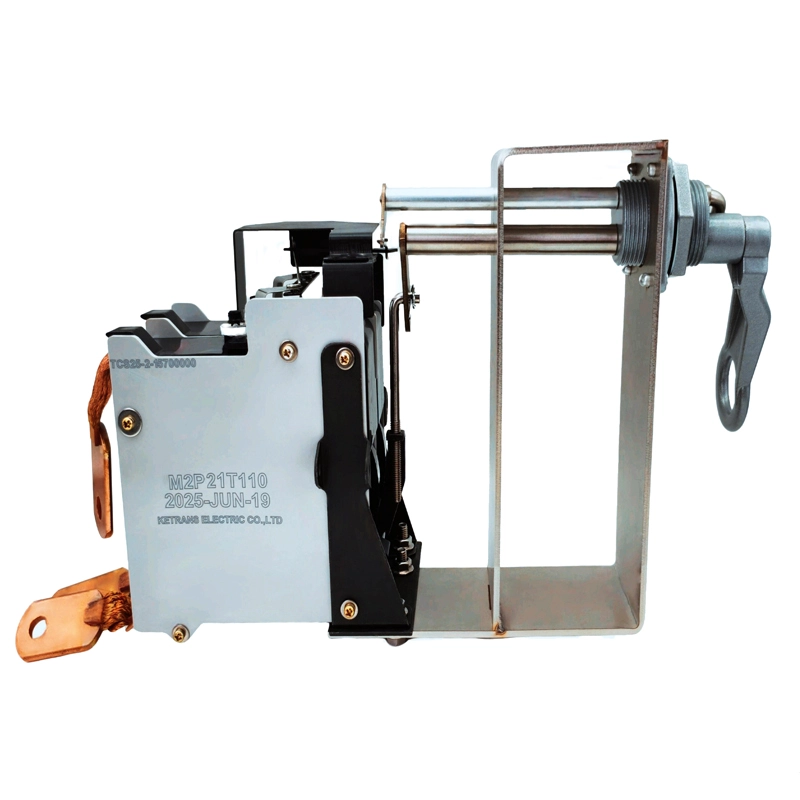

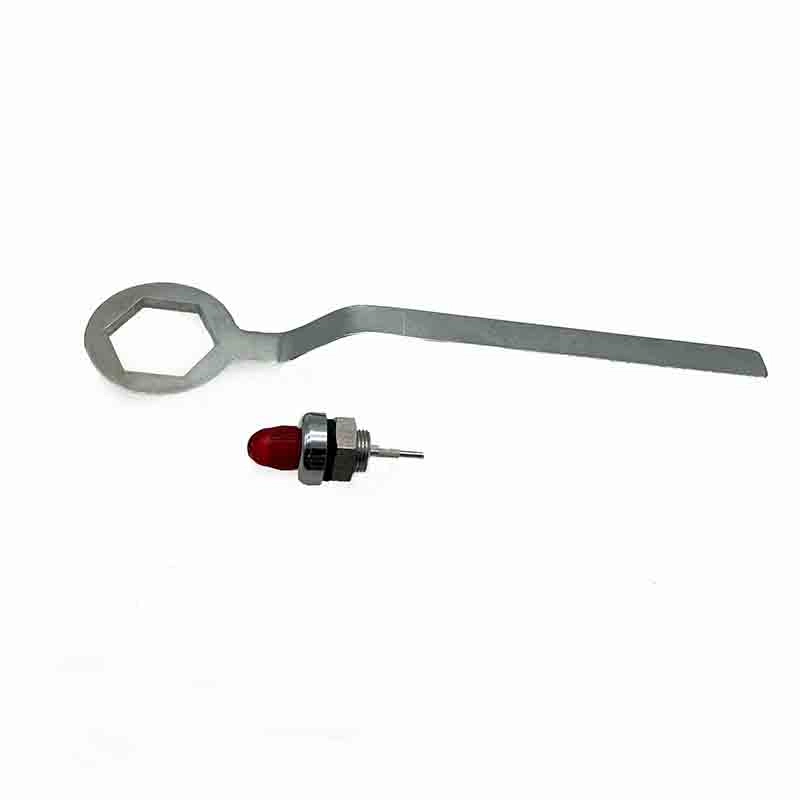

قاطع دائرة 1F أحادي الطور 21 الغاطس [35 مم]
- النموذج: M2P21T110
- 110°C
- 120°C
- 130°C
قاطع دائرة أحادي الطور الغاطس بفتحة تثبيت بقطر 57.4 مم يستخدم لمحول زيت أحادي الطور 5-100 كيلو فولت عند 120/240 فولت فولت
خسارة منخفضة، سعة انقطاع عالية
إعادة ضبط الميكانيلسم، والتحكم في الطوارئ، سهل للتحكم في الميكانيكي،
الشهادة الكاملة
المواصفات
| النموذج | M2P21T110 |
| التصنيف الحالي | 21A |
| للترانسفورمر | 5KVA، 10KVA |
| الجهد المصنف | 240 فولت، 480 فولت |
| حرارة الرحلة. | 110°C، 120°C، 130°C |
| المرحلة | 1F |
-
المعايير
❖ معايير للرجوع إليها:
- دليل ANSI C 57.109-2018 (مراجعة lEEE Std c57.109-1993) lEEE للمحول المغمور في الليجيد.
- مدة التيار عبر العطل.
- معيار lEEE C37.91 -2008، دليل lEEE لحماية محولات الطاقة.
- معيار lEEE C57.91-2011/IEEE C57.12.00-2015 /EEE C57.12.90-2015.
- IEEE C37.13-2015 /EEE C37.50-2018.
- IEC60947-2:2016 AMD1:2019 الجزء 2: قواطع الدوائر الكهربائية.
- PLN D30.002-2008 (إندونيسيا) مواصفة محولات CSP.
❶ المواصفات وورقة البيانات
هي قواطع دوائر أحادية الطور، تستخدم في المحولات أحادية الطور. يتم تركيب قاطع الدائرة على الملف الثانوي للمحول ويستخدم لحماية من الحمل الزائد وحماية من الدائرة القصيرة.
النموذج التيار الحالي (A) التصنيف (KVA) الجهد (V) ضوء الإشارة مفتاح الطوارئ (التحميل الزائد) الحماية المغناطيسية المقاومة (Ω) عند 25°C و2 قطبين فقدان (غرب) عند 85°C وقطبين M2P21TXXX 21 5 240 نعم نعم لا 3800 2.1 10 480 M2P42TXXX 42 10 240 نعم نعم لا 3200 7 M2P63TXXX 63 15 240 نعم نعم لا 2100 10 M2P105TXXX 105 25 240 نعم نعم لا 900 12 50 480 M2P157TXXX 157 37.5 240 نعم نعم نعم 800 24 75 280 M2P210TXXX 210 50 240 نعم نعم نعم 750 41 100 280 M2P313TXXX 313 75 240 نعم نعم نعم 500 60 150 480 M2P420TXXX 420 100 240 نعم نعم نعم 450 98 200 480 ملاحظة:
- 2P42TXX، "2P" تعني قطبين، "42" تعني التيار، "TXXX" تعني درجة حرارة الرحلة، على سبيل المثال "T120" تعني درجة حرارة الرحلة 120°م، ويمكن ضبط درجة الحرارة من 90 إلى 130 درجة، مع تحمل /-10٪.
- وهناك تحمل للمقاومة والخسائر بنسبة 10٪، وتحمل الاضطرار: /-10٪.
❷ المواصفات الكهربائية لجميع قواطع الدائرة من نوع زيت CSP
أقصى جهد اختبار تردد الطاقة
(دقيقة واحدة) 50/60 هرتزاختبار نبضة البرق مقاومة العزل (5000 فولت) سعة المقاطعة العادية 600 فولت ≥10KV 30 كيلو فولت ≥5000MΩ 11KA~20KA ❸ القدرة المقاطعة
النموذج التيار الحالي (A) قدرة الانقطاع (KA) M2P42TXXX 42 4 M2P63TXXX 63 4 M2P105TXXX 110 7 M2P157TXXX 157 11 M2P210TXXX 210 11 M2P313TXXX 313 20 M2P420TXXX 420 20 ❹ درجة حرارة الرحلة وارتفاع درجة حرارة المعدن الثنائي إلى الزيت
(درجة حرارة الرحلة = درجة حرارة الرحلة ثنائية المعدن)
لا. معرف ثنائي المعدن الحالي (I: A) عامل استجابة أمبير ثنائي المعدن (J: °C/A²) ارتفاع درجة الحرارة ثنائية المعدن إلى الزيت (ΔT: °C) درجة حرارة الزيت (إلى: °C) درجة الحرارة ثنائية المعدن (T: °C) 01 21 21 0.0125000 5.5 إلى 5.5 إلى 02 42 42 0.0040000 7.1 إلى 7.1 إلى 03 63 63 0.0019904 7.9 إلى 7.9 إلى 04 105 105 0.0008114 9.5 إلى 9.5 إلى 05 157 157 0.0002000 4.9 إلى 4.9 إلى 06 210 210 0.0001120 4.9 إلى 4.9 إلى 07 313 313 0.0000610 6.0 إلى 6.0 إلى 08 420 420 0.0000720 12.5 إلى من 12.5 إلى 09 433 433 0.0000720 13.5 إلى 13.5 إلى درجة حرارة T:ثنائية المعدن (°C)
ΔT: ارتفاع درجة الحرارة ثنائية المعدن إلى الزيت (°C)
إلى:درجة حرارة الزيت (°C)
I: تدفق التيار عبر رحلة المعدن ثنائي المعدن إلى (A)
عامل استجابة الأمبير ثنائي المعدن (J:°C /A²)
ΔT=I2*J
T= ΔT To
ملاحظة: عندما تصل درجة الحرارة ثنائية المعدن إلى إعداد درجة حرارة القطع في القاطع، ينقطع القاطع. -
بعد المنتج
نظرة عامة على الأبعاد الرئيسية
تظهر الرسومات التالية فقط أبعاد جزئية للجء.
للحصول على مجموعة كاملة من الرسومات الهندسية أو المواصفات الكاملة، يرجى التواصل معنا على ال [📪nancywang@ketranele.com].
-
