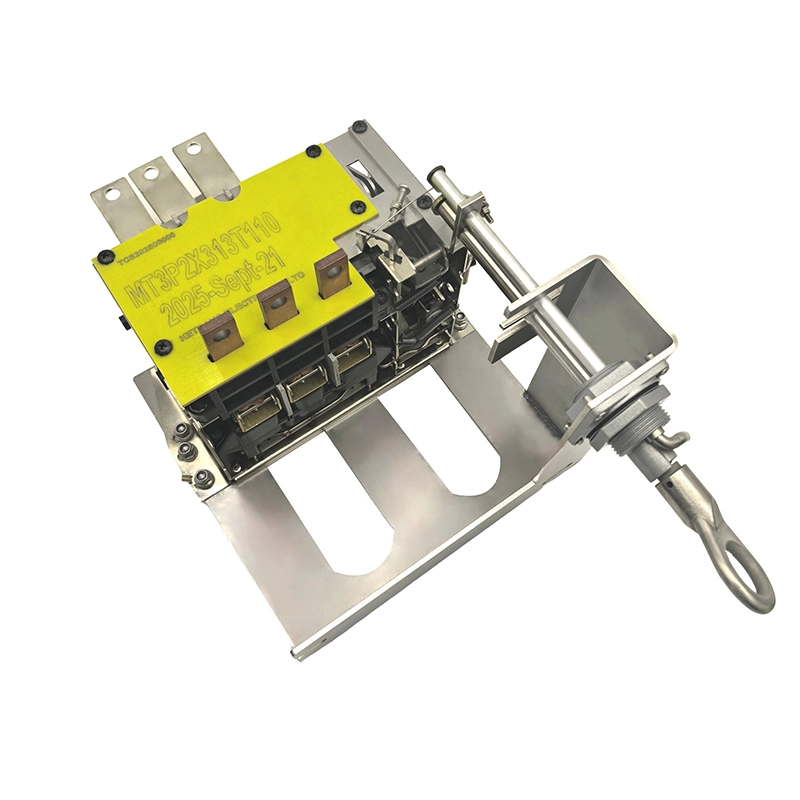

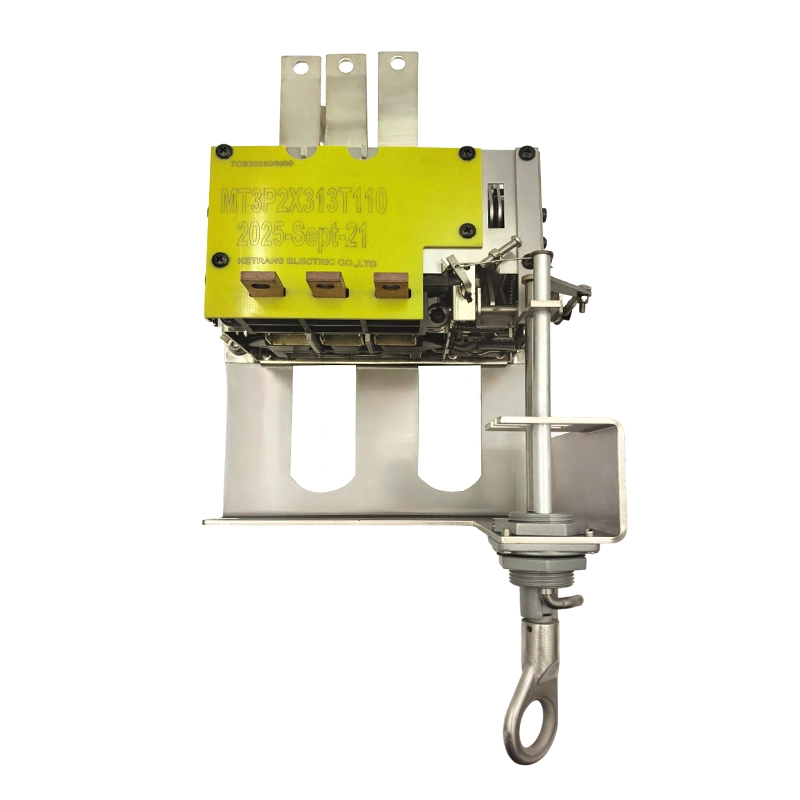

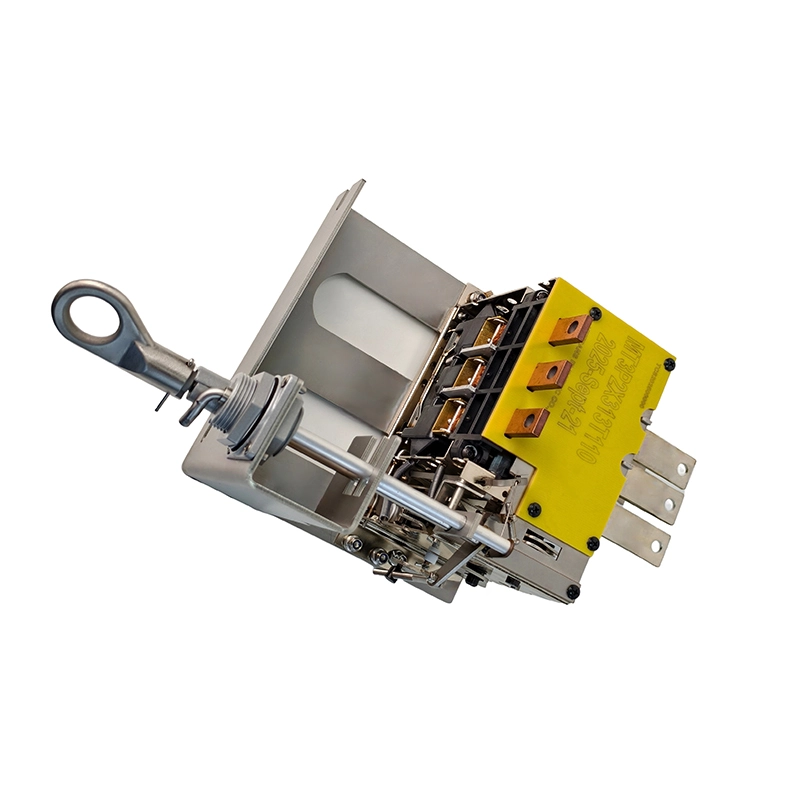

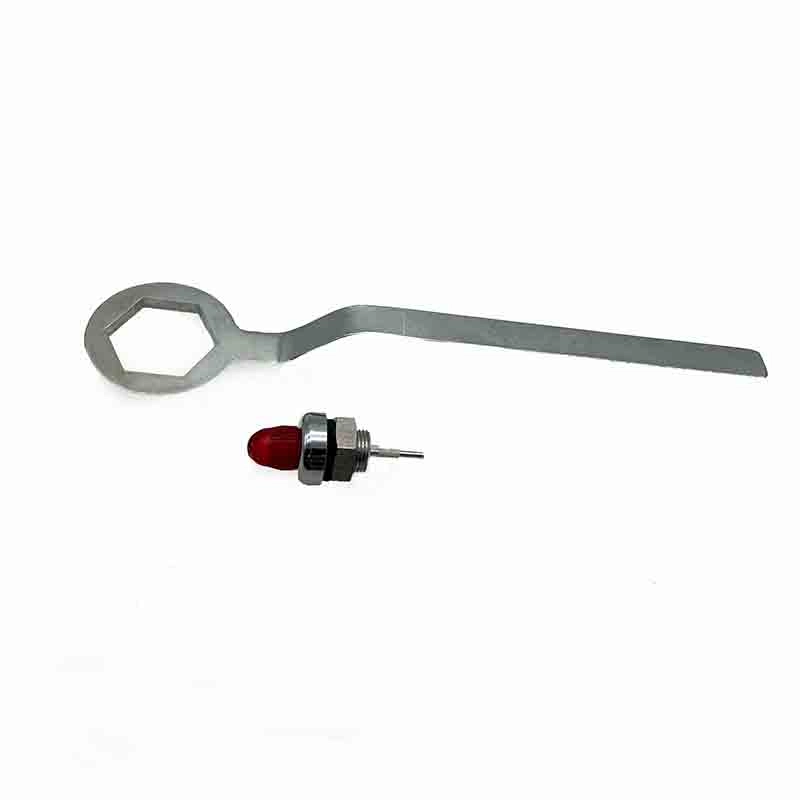

قاطع دائرة 3F ثلاثي الطور 2X313A الغاطس [35 مم]
- النموذج: MT3P2X313T110
- 110°C
- 120°C
- 130°C
قاطع دائرة ثلاثي الطور الغاطس بفتحة تثبيت 35 مم يستخدم لمحول توزيع زيت ثلاثي الطور 225 كيلو فولت أمبير / 300 كيلو فولت أمبير بجهد 120/240 فولت
خسارة منخفضة، سعة انقطاع عالية
إعادة ضبط الميكانيلسم، والتحكم في الطوارئ، سهل للتحكم في الميكانيكي،
الشهادة الكاملة
المواصفات
| النموذج | MT3P2X313T110 |
| التصنيف الحالي | 626A |
| للترانسفورمر | 225KVA |
| الجهد المصنف | 208 فولت/120 فولت |
| حرارة الرحلة. | 110°C، 120°C، 130°C |
| المرحلة | 3F |
| قطر فتحة التثبيت | 35 مم |
| سطح التثبيت | منحني/مسطح |
-
المعايير
❖ معايير للرجوع إليها:
- ANSI C 57.109-2018 (مراجعة lEEE Std c57.109-1993) lEEE Guide للمحول المغمور في سائل عبر مدة العطل والتيار
- معيار lEEE C37.91 -2008، دليل lEEE لحماية محولات الطاقة.
- معيار IEEE C57.91-2011/IEEE C57.12.00-2015 /IEEE C57.12.90-2015
- IEEE C37.13-2015 /IEEE C37.50-2018
- IEC60947-2:2016 AMD1:2019 الجزء 2: قواطع الدوائر الكهربائية.
- PLN D30.002-2008 (إندونيسيا) مواصفات محولات CSP
❶ المواصفات وورقة البيانات
هي قواطع دوائر ثلاثية الطور، تستخدم في محولات الطور الثلاثي. يتم تركيب قاطع الدائرة على الملف الثانوي للمحول ويستخدم للحماية من الحمل الزائد وحماية من الدائرة القصيرة.
النموذج التيار الحالي (A) التصنيف (KVA) الجهد (V) ضوء الإشارة مفتاح الطوارئ (التحميل الزائد) الحماية المغناطيسية المقاومة (Ω) عند 25°C و2 قطبين فقدان (غرب) عند 85°C وقطبين T3P2X313TXXX 626 225 208/120 نعم نعم نعم UΩ 155 T3P2X420TXXX 840 300 208/120 نعم نعم نعم UΩ 270 ملاحظة:
- 3P42Txx، "3P" تعني 3 أقطاب، 2X313 تعني، "TXXX" تعني درجة حرارة الرحلة، على سبيل المثال "T120" تعني درجة حرارة الرحلة 120°م، يمكن ضبط درجة الحرارة من 90 إلى 130 درجة، مع تحمل /-10٪.
- وهناك تحمل 10٪ للمقاومة والخسارة، وتحمل الطوارئ: /-10٪.
❷ المواصفات الكهربائية لجميع قواطع الدائرة من نوع زيت CSP
أقصى جهد اختبار تردد الطاقة
(دقيقة واحدة) 50/60 هرتزاختبار نبضة البرق مقاومة العزل (5000 فولت) سعة المقاطعة العادية 600 فولت ≥10KV 30 كيلو فولت ≥5000MΩ 11KA~20KA ❸ القدرة المقاطعة
النموذج التيار الحالي (A) قدرة الانقطاع (KA) T3P2X313TXXX 626 20KA T3P2X420TXXX 840 20KA ❹ درجة حرارة الرحلة وارتفاع درجة حرارة المعدن الثنائي إلى الزيت
(درجة حرارة الرحلة = درجة حرارة الرحلة ثنائية المعدن)
لا. معرف ثنائي المعدن الحالي (I: A) عامل استجابة أمبير ثنائي المعدن (J: °C/A²) ارتفاع درجة الحرارة ثنائية المعدن إلى الزيت (ΔT: °C) درجة حرارة الزيت (إلى: °C) درجة الحرارة ثنائية المعدن (T: °C) 01 626 626 0.0000610 6.0 إلى 6.0 إلى 02 840 840 0.0000720 12.5 إلى من 12.5 إلى درجة حرارة T:ثنائية المعدن (°C)
ΔT: ارتفاع درجة الحرارة ثنائية المعدن إلى الزيت (°C)
إلى:درجة حرارة الزيت (°C)
I: تدفق التيار عبر رحلة المعدن ثنائي المعدن إلى (A)
عامل استجابة الأمبير ثنائي المعدن (J:°C /A²)
ΔT=I²*J
T= ΔT To
ملاحظة: عندما تصل درجة الحرارة ثنائية المعدن إلى إعداد درجة حرارة القطع في القاطع، ينقطع القاطع. -
بعد المنتج
نظرة عامة على الأبعاد الرئيسية
تظهر الرسومات التالية فقط أبعاد جزئية للجء.
للحصول على مجموعة كاملة من الرسومات الهندسية أو المواصفات الكاملة، يرجى التواصل معنا على ال [📪nancywang@ketranele.com].
-
فيديو & صور
فيديو التركيب
التطبيق
-
الأسئلة الشائعة
س1: ما هو قاطع دائرة CSP المغمور في الزيت تحت الأرض؟
ج1: إنه جهاز حماية منخفض الجهد مثبت داخل المحولات تحت الأرض أو المحولات القابلة للاستهلاك، ويستخدم للتحكم وحماية الدائرة الثانوية للمحول وحمايتها.
س2: ما هي وظائفه الرئيسية؟
A2:يقوم تلقائيا بفصل دائرة الجهد المنخفض في حالة الحمل الزائد أو القصر لحماية المحول والمعدات المتصلة.
س3: ما هي مزايا قاطع CSP تحت الأرض؟
A3:يوفر التصميم المغمور في الزيت عزلا ممتازا، وموثوقية عالية، وتشغيلا خاليا من الصيانة، مناسبا للبيئات المغلقة أو تحت الأرض.
س4: هل يمكن تخصيصه لأنواع محولات مختلفة؟
ج4: نعم، تتوفر نماذج مخصصة لمحولات الطور الأحادية أو ثلاثية الطور تحت الأرض بسعات مختلفة.
