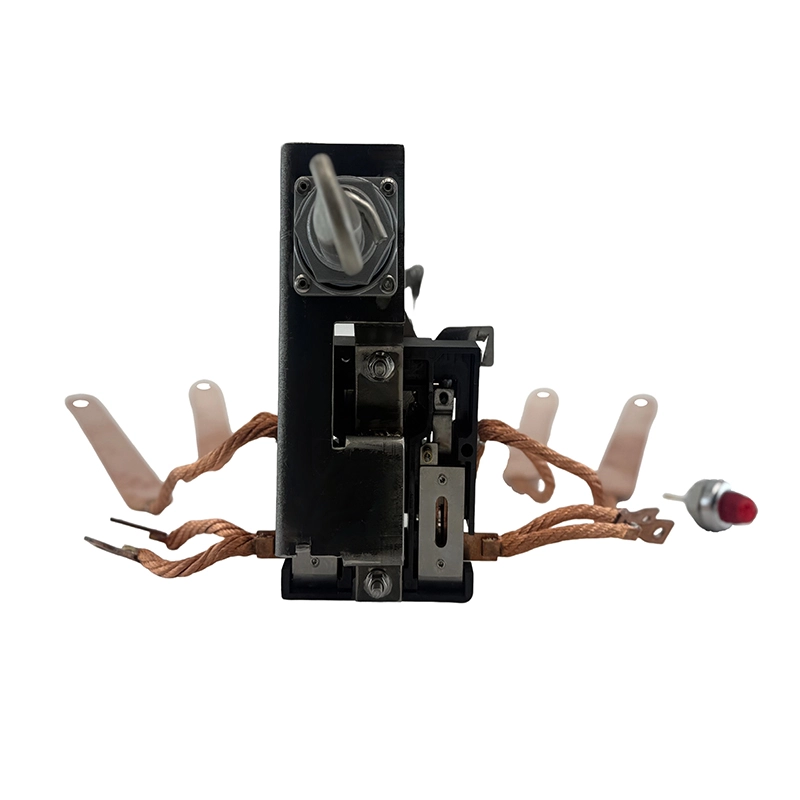

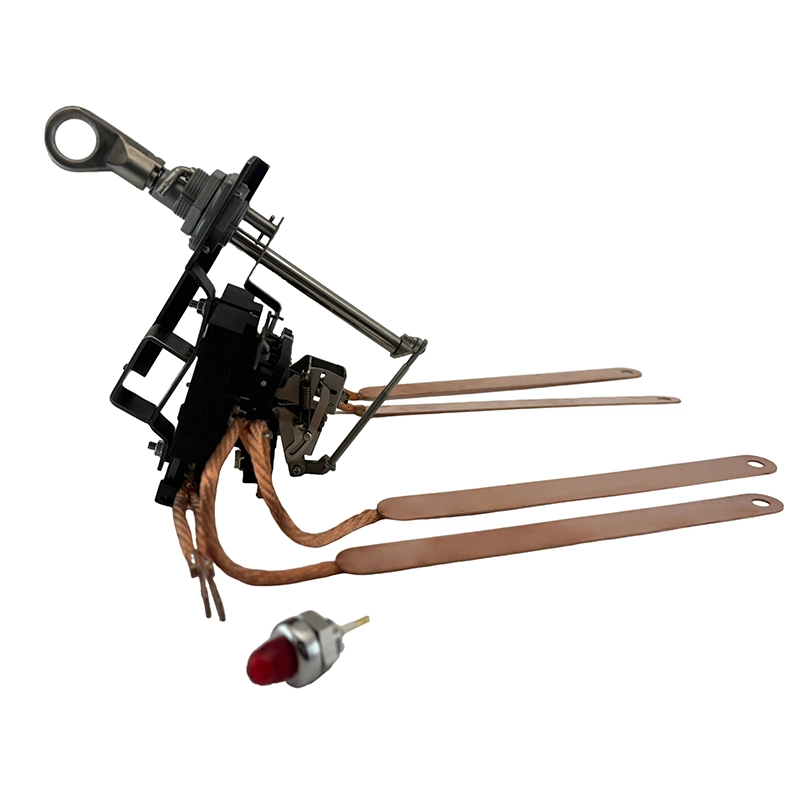

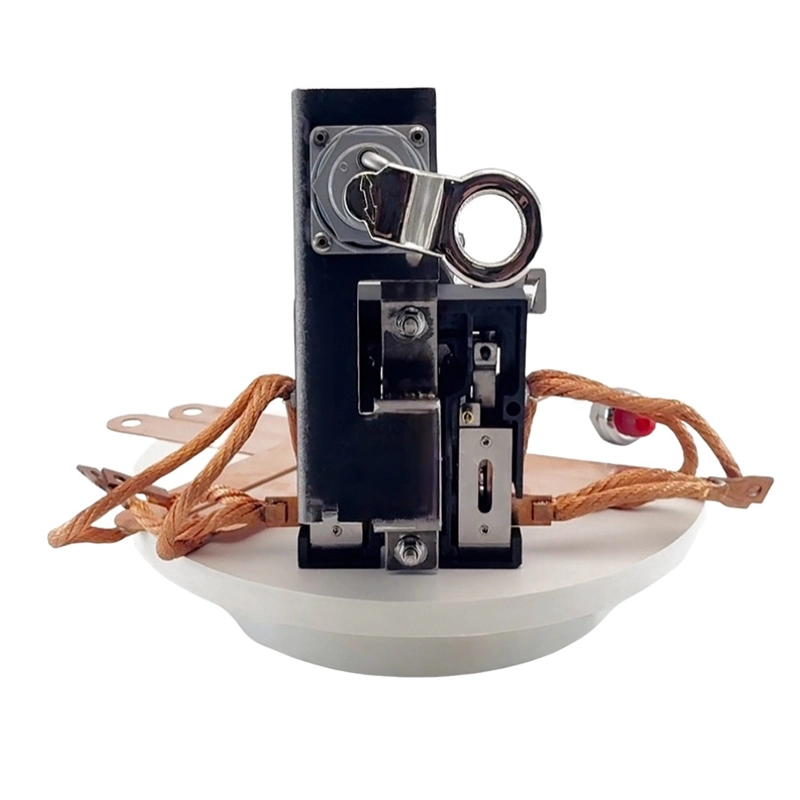

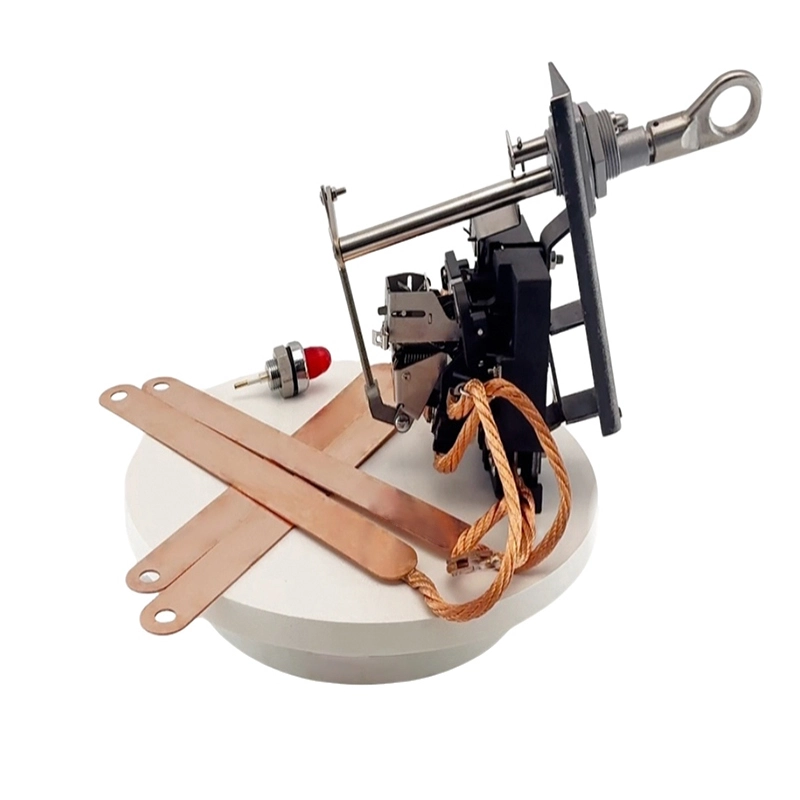

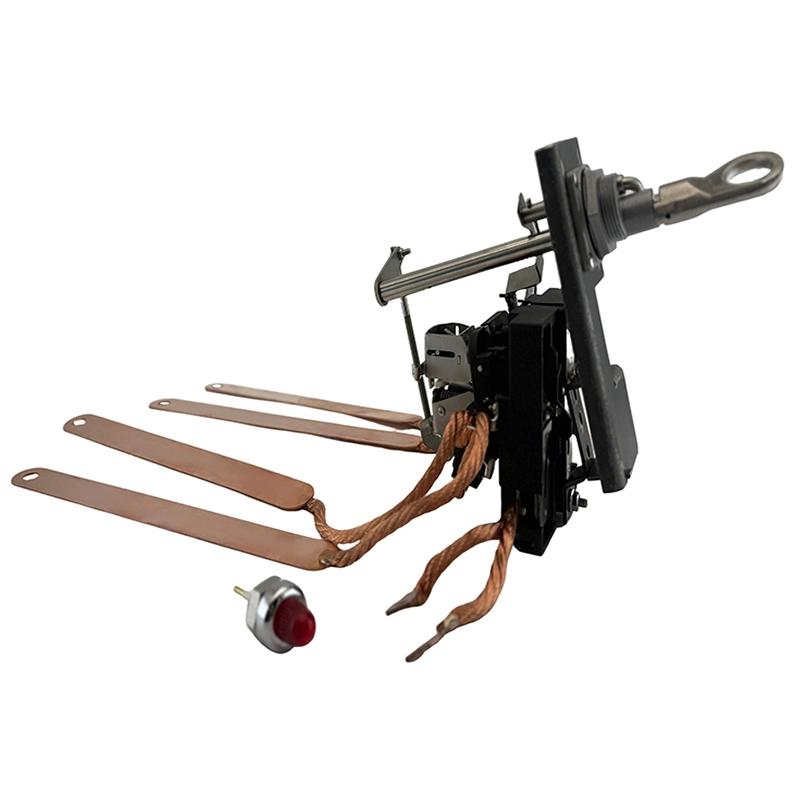

قاطع صغير بثقب 21 [35 مم]
- النموذج: P2P21T110
- 110°C
- 120°C
- 130°C
- هناك مقابض مستقيمة ومقابض منحنية.
قاطع دائرة أحادي الطور الغاطس بفتحة تثبيت بقطر 57.4 مم يستخدم لمحول زيت أحادي الطور 5-100 كيلو فولت عند 120/240 فولت فولت
خسارة منخفضة، سعة انقطاع عالية
إعادة ضبط الميكانيلسم، والتحكم في الطوارئ، سهل للتحكم في الميكانيكي،
الشهادة الكاملة
المواصفات
| النموذج | P2P21T110 |
| التصنيف الحالي | 21A |
| للترانسفورمر | 5KVA/10KVA |
| الجهد المصنف | 240 فولت/480 فولت |
| حرارة الرحلة. | 110°C، 120°C، 130°C |
| المرحلة | 1F |
-
المعايير
❖ معايير للرجوع إليها:
- ANSI C 57.109-2018 (مراجعة lEEE Std c57.109-1993) lEEE Guide للمحول المغمور في سائل عبر مدة العطل والتيار
- معيار lEEE C37.91 -2008، دليل lEEE لحماية محولات الطاقة.
- معيار IEEE C57.91-2011/IEEE C57.12.00-2015 /IEEE C57.12.90-2015
- IEEE C37.13-2015 /IEEE C37.50-2018
- IEC60947-2:2016 AMD1:2019 الجزء 2: قواطع الدوائر الكهربائية.
- PLN D30.002-2008 (إندونيسيا) مواصفات محولات CSP
- معيار lEEE C37.41 & C37.42 (فيوز HV)
🔴منتجاتنا تأتي بنمطين: مقبض مستقيم ومقبض منحني. يرجى التواصل معنا لمزيد من المعلومات.[📪nancywang@ketranele.com].
❶ المواصفات وورقة البيانات
هي قواطع دوائر ثلاثية الطور، تستخدم في محولات ثلاثية الطور. يتم تركيب قاطع الدائرة على الملف الثانوي للمحول ويستخدم للحماية من الحمل الزائد وحماية من الدائرة القصيرة.
النموذج التيار الحالي (A) التصنيف (KVA) الجهد (V) ضوء الإشارة مفتاح الطوارئ (التحميل الزائد) الحماية المغناطيسية المقاومة (Ω) عند 25°C و2 قطبين فقدان (غرب) عند 85°C وقطبين P2P21TXXX 21 5 240 نعم نعم لا 3800 2.1 10 480 P2P42TXXX 42 10 240 نعم نعم لا 3200 7 P2P63TXXX 63 15 240 نعم نعم لا 2100 10 P2P105TXXX 105 25 240 نعم نعم لا 900 12 50 480 P2P157TXXX 157 37.5 240 نعم نعم نعم 800 24 75 480 P2P210TXXX 210 50 240 نعم نعم نعم 750 41 100 480 ملاحظة:
- 3P42TXX، "3P" تعني 3 أقطاب، "42" تعني التيار، "TXXX" تعني درجة حرارة الرحلة، على سبيل المثال "T120" تعني درجة حرارة الرحلة 120'°سم³، ويمكن ضبط درجة الحرارة من 90 إلى 130 درجة، مع /-10٪ تحمل.
- وهناك تحمل 10٪ للمقاومة والخسائر، أما تحمل الاضطرار: /-10٪.
❷ المواصفات الكهربائية لجميع قواطع الدائرة من نوع زيت CSP
أقصى جهد اختبار تردد الطاقة
(دقيقة واحدة) 50/60 هرتزاختبار نبضة البرق مقاومة العزل (5000 فولت) سعة المقاطعة العادية 600 فولت ≥10KV 30 كيلو فولت ≥5000MΩ 11KA~20KA ❸ القدرة المقاطعة
النموذج التيار الحالي (A) قدرة الانقطاع (KA) P2P42TXXX 42 4 P2P63TXXX 63 4 P2P105TXXX 105 7 P2P157TXXX 157 11 P2P210TXXX 210 11 ❹ درجة حرارة الرحلة وارتفاع درجة حرارة المعدن الثنائي إلى الزيت
(درجة حرارة الرحلة = درجة حرارة الرحلة ثنائية المعدن)
لا. معرف ثنائي المعدن الحالي (I: A) عامل استجابة أمبير ثنائي المعدن (J: °C/A²) ارتفاع درجة الحرارة ثنائية المعدن إلى الزيت (ΔT: °C) درجة حرارة الزيت (إلى: °C) درجة الحرارة ثنائية المعدن (T: °C) 01 21 21 0.0125000 5.5 إلى 5.5 إلى 02 42 42 0.0040000 7.1 إلى 7.1 إلى 03 63 63 0.0019904 7.9 إلى 7.9 إلى 04 105 105 0.0008114 9.5 إلى 9.5 إلى 05 157 157 0.0002000 4.9 إلى 4.9 إلى 06 210 210 0.0001120 4.9 إلى 4.9 إلى درجة حرارة T:ثنائية المعدن (°C)
ΔT: ارتفاع درجة الحرارة ثنائية المعدن إلى الزيت (°C)
إلى:درجة حرارة الزيت (°C)
I: تدفق التيار عبر رحلة المعدن ثنائي المعدن إلى (A)
عامل استجابة الأمبير ثنائي المعدن (J:°C /A²)
ΔT=I²*J
T= ΔT To
ملاحظة: عندما تصل درجة الحرارة ثنائية المعدن إلى إعداد درجة حرارة القطع في القاطع، ينقطع القاطع. -
بعد المنتج
نظرة عامة على الأبعاد الرئيسية
تظهر الرسومات التالية فقط أبعاد جزئية للجء.
للحصول على مجموعة كاملة من الرسومات الهندسية أو المواصفات الكاملة، يرجى التواصل معنا على ال [📪nancywang@ketranele.com].
-
فيديو & صور
فيديو التركيب
فيديو تركيب المقبض المنحنيفيديو تثبيت المقبض المستقيمالتطبيق
-
الأسئلة الشائعة
س1: كيف يعمل قاطع الدائرة CSP؟
ج1:وظيفة حماية التيار الزائد: عندما يتجاوز التيار السعة المقدرة، تكتشف آلية السفر الحراري-المغناطيسية الأحمال الزائدة أو الدوائر القصيرة. يقوم بفصل الدائرة تلقائيا، مما يمنع ارتفاع حرارة الموصل أو فشل المعدات.
س2: ما هي مزايا قواطع الدوائر المغمورة في الزيت مقارنة بأنواع التفريغ؟
A2: توفر قواطع الدائرة المغمورة بالزيت تبريدا وعزلا ومقاومة أفضل للبيئات الخارجية، مما يجعلها مثالية للأماكن النائية أو القاسية. تفضل أنواع الفراغ في تطبيقات التبديل الداخلية أو عالية التردد.
س3: ما هي دورة الصيانة لقاطع CSP المغمور بالزيت؟
A3:يوصى بأخذ عينات زيت دورية وفحص ميكانيكي كل 3–5 سنوات؛ في ظل التشغيل العادي، تكون متطلبات الصيانة ضئيلة.
س4: ما هو الوقت المعتاد للانتظار للطلبات؟
ج4: تتوفر النماذج القياسية في المخزون؛ عادة ما تتطلب الطلبات المخصصة من 3 إلى 4 أسابيع.
